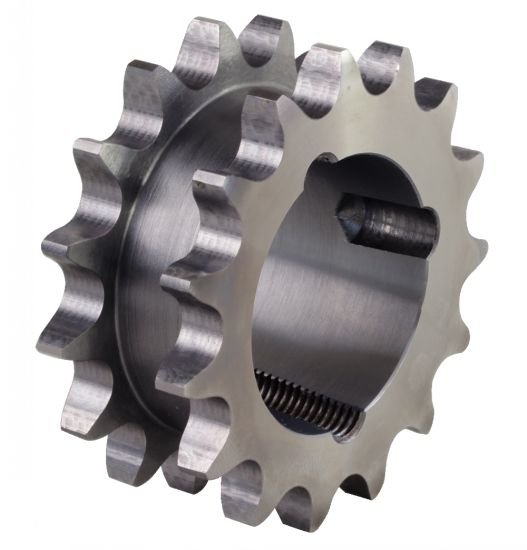

Pignon à chaînes double pour deux chaînes à rouleaux simples 16 B1 - Pas 25,4 mm - A1-086-12

Pignon à chaînes double pour deux chaînes à rouleaux simples - modèle A1-086-16

Matière
- Acier C45 non trempé, dents fraisées.
Utilisation
- Pignons à chaîne doubles pour l' entraînement de transporteurs à rouleaux ou similaire, la transmission de puissance s' effectuant d' une chaîne d' entraînement à une chaîne de sortie décalée à défilement parallèle.
- Pour chaîne à rouleaux 16-B.

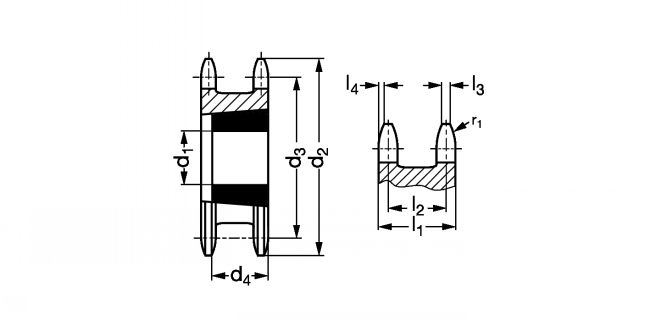

- l1 : 63,5 mm.
- l2 : 47,30 mm.
- l3 max : 16,20 mm.
- l4 : 2,5 mm.
- r1 : 26 mm.
