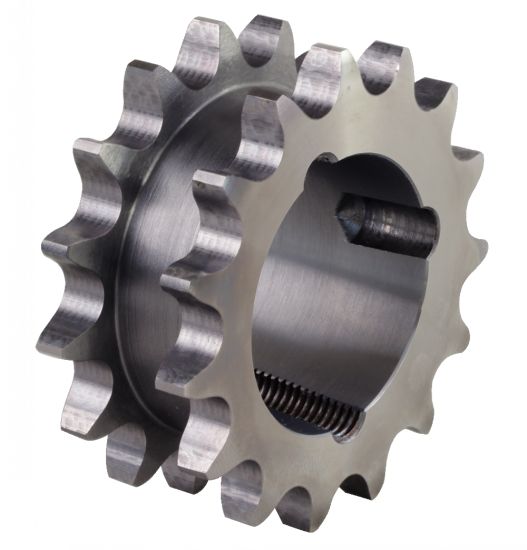

Pignon à chaînes double pour deux chaînes à rouleaux simples 08 B1 - Pas 12,7 mm - A1-086-08

Pignon à chaînes double pour deux chaînes à rouleaux simples - modèle A1-086-08

Matière
- Acier C45 non trempé, dents fraisées.
Utilisation
- Pignons à chaîne doubles pour l' entraînement de transporteurs à rouleaux ou similaire, la transmission de puissance s' effectuant d' une chaîne d' entraînement à une chaîne de sortie décalée à défilement parallèle.
- Pour chaîne à rouleaux 08-B.

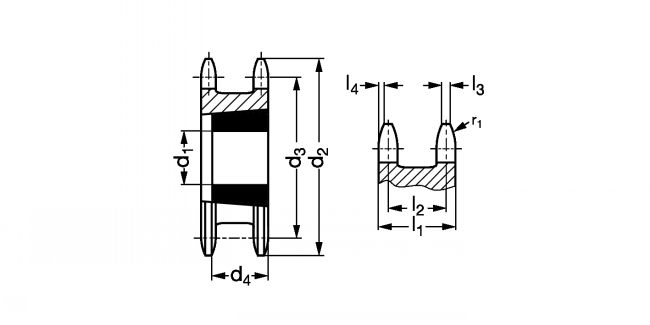

- l1 : 31 mm.
- l2 : 23,80 mm.
- l3 max : 7,20 mm.
- l4 : 1,3 mm.
- r1 : 13 mm.
