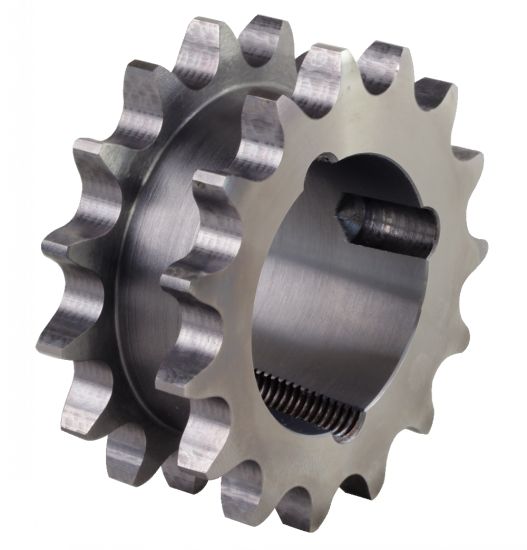

Pignon à chaînes double pour deux chaînes à rouleaux simples 06 B1 - Pas 9,525 mm - A1-086-06

Pignon à chaînes double pour deux chaînes à rouleaux simples - modèle A1-086-06

Matière
- Acier C45 non trempé, dents fraisées.
Utilisation
- Pignons à chaîne doubles pour l' entraînement de transporteurs à rouleaux ou similaire, la transmission de puissance s' effectuant d' une chaîne d' entraînement à une chaîne de sortie décalée à défilement parallèle.
- Pour chaîne à rouleaux 06-B.

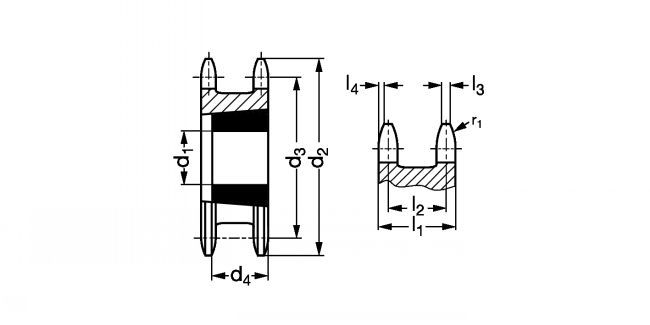

- l1 : 23,5 mm.
- l2 : 18,20 mm.
- l3 max : 5,30 mm.
- l4 : 1 mm.
- d4 : 22,2
- r1 : 10 mm.
