A1-01-068 PIGNONS ALÉSÉS CLAVETÉS À DENTURE TRAITÉE 06 B1 - PAS 9,525 MM

Photos

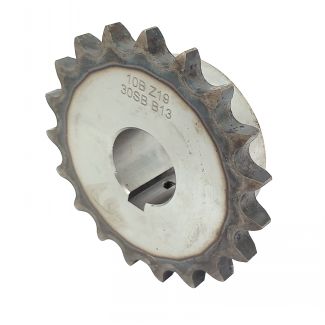

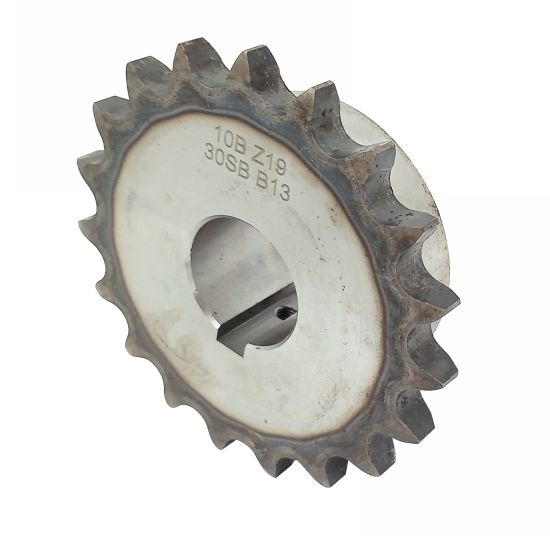

Pignons alésés clavetés à denture traitée

Dessins techniques

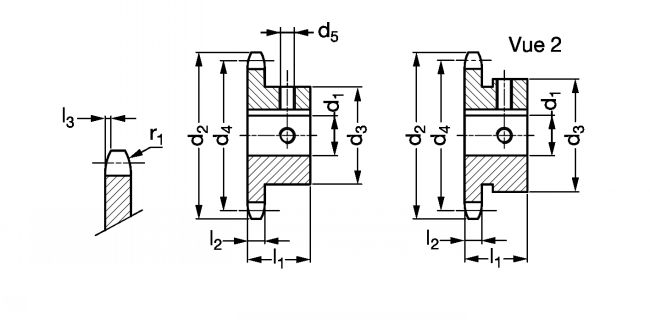

Pignons alésés clavetés à denture traitée - Plan
Voir les produits associés
Direct Transmission
EXEMPLE DE COMMANDE : Référence
A1-01-068-10-10

Informations

Pignons alésés clavetés à denture traitée 06 B1 - Pas 9,525 mm - modèle A1-01-068

Matière
- Acier C45.
Utilisation
- Pour chaîne à rouleaux 06B-1 :
- Largeur intérieure : 5,72 mm.
- ø rouleaux : 6,35 mm.
- l2 = 5,3mm.
- l3 = 1mm.
- r1 = 10mm.

Documents

Schéma 0

Quantité

CAD
+
CAD
D
NC
A1-01-068-10-10
10
10
34,5
24(2)
30,82
M4
10(1)
0,06
CAD
NC
NC
A1-01-068-11-15
11
15
37,5
30(2)
33,8
M4
15
0,1
CAD
D
NC
A1-01-068-12-14
12
14
40,5
29(2)
36,8
M4
14
0,11
CAD
D
NC
A1-01-068-12-15
12
15
40,5
30(2)
36,8
M4
15
0,11
CAD
D
NC
A1-01-068-12-16
12
16
40,5
31(2)
36,8
M4
16
0,11
CAD
NC
NC
A1-01-068-13-14
13
14
43,5
28
39,8
M4
14
0,11
CAD
NC
NC
A1-01-068-13-15
13
15
43,5
28
39,8
M4
15
0,11
CAD
D
NC
A1-01-068-14-12
14
12
46,5
31
42,8
M4
12
0,15
CAD
NC
NC
A1-01-068-14-14
14
14
46,5
31
42,8
M4
14
0,17
CAD
NC
NC
A1-01-068-15-12
15
12
49,5
34
45,81
M4
12
0,18
CAD
D
NC
A1-01-068-15-15
15
15
49,5
34
45,81
M4
15
0,17
CAD
D
NC
A1-01-068-15-20
15
20
49,5
34
45,81
M5
20
0,14
CAD
NC
NC
A1-01-068-15-25
15
25
49,5
42(2)
45,81
M6
25
0,16
CAD
NC
NC
A1-01-068-16-20
16
20
52,5
37
48,82
M5
20
0,2
CAD
NC
NC
A1-01-068-17-14
17
14
55,5
40
51,83
M4
14
0,28
CAD
NC
NC
A1-01-068-17-15
17
15
55,5
40
51,83
M4
15
0,27
CAD
D
NC
A1-01-068-17-20
17
20
55,5
40
51,83
M5
20
0,24
CAD
NC
NC
A1-01-068-18-15
18
15
58,6
43
54,85
M4
15
0,31
CAD
NC
NC
A1-01-068-19-20
19
20
61,6
45
57,87
M5
20
0,32
CAD
NC
NC
A1-01-068-20-15
20
15
64,6
46
60,89
M4
15
0,38
CAD
D
NC
A1-01-068-20-20
20
20
64,6
46
60,89
M5
20
0,34
CAD
D
NC
A1-01-068-20-25
20
25
64,6
46
60,89
M6
25
0,3
CAD
NC
NC
A1-01-068-21-20
21
20
67,6
48
63,91
M5
20
0,38
CAD
NC
NC
A1-01-068-22-24
22
24
70,6
50
66,93
M6
24
0,39
CAD
NC
NC
A1-01-068-23-25
23
25
73,7
52
69,95
M6
25
0,42
CAD
D
NC
A1-01-068-25-20
25
20
79,7
57
76
M5
20
0,57
CAD
D
NC
A1-01-068-30-20
30
20
94,8
60
91,12
M5
20
0,74

1. Vis de pression opposée à la rainure de clavette.
