Palier tôle applique - C5-12

C5-12 PALIER TÔLE APPLIQUE AVEC COUSSINET AUTOLUBRIFIANT

Photos

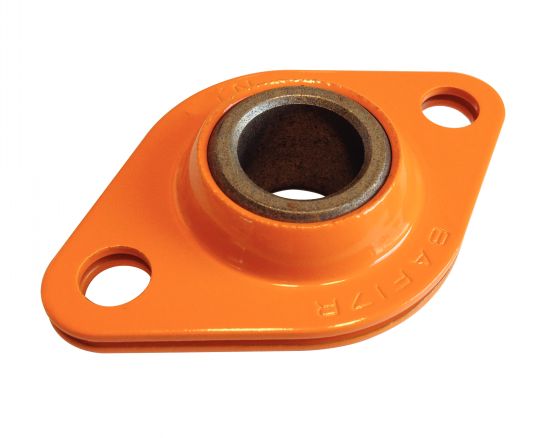

Palier tôle applique

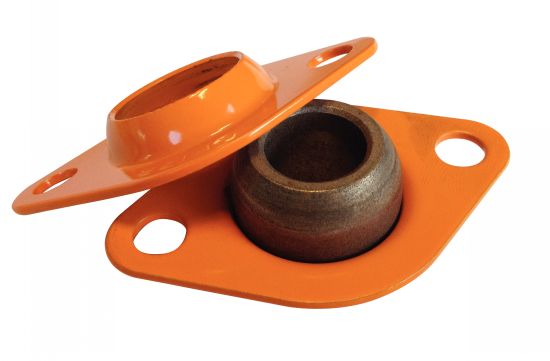

ouvert

Dessins techniques

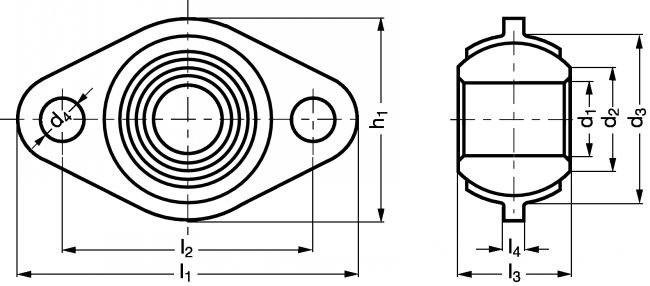

Palier tôle applique - Plan
Voir les produits associés
NTN-SNR
EXEMPLE DE COMMANDE : Référence
C5-12-06-08

Informations

Palier tôle applique avec coussinet autolubrifiant - modèle C5-12

Matière
- Corps en tôle d'acier.
- Coussinet bronze.
Sur demande
- Palier autoaligneur à deux trous de fixation.
- Ajustement sur coussinet : g7

Documents

Schéma 0

Quantité

CAD
+
CAD
D
NC
C5-12-06-08
6
8,9
14
6
36
26
8
1,6
20
M5
6 (-0,004/-0,016)
0,01
CAD
NC
NC
C5-12-08-10
8
12,5
19
6
42
30
10
2,0
24
M5
8 (-0,005/-0,020)
0,016
CAD
NC
NC
C5-12-10-12
10
16,0
23
6
48
35
12
2,0
28
M5
10 (-0,005/-0,020)
0,026
CAD
D
NC
C5-12-12-14
12
19,5
28
7
56
42
14
2,8
36
M6
12 (-0,006/-0,0024)
0,051
CAD
NC
NC
C5-12-15-18
15
20,1
32
7
63
48
18
3,2
42
M6
15 (-0,006/-0,0024)
0,071
CAD
D
NC
C5-12-17-20
17
22,4
36
9
74
56
20
3,6
48
M8
17 (-0,006/-0,0024)
0,091
CAD
D
NC
C5-12-20-22
20
25,9
40
9
81
63
22
4
55
M8
20 (-0,007/-0,0028)
0,141

1. Cotes de montage maxi.
