Palier compact standard - Avec 2 joints - B9-GHKH-PP

B9-GHKH-PP PALIER COMPACT STANDARD - AVEC 2 JOINTS

Photos

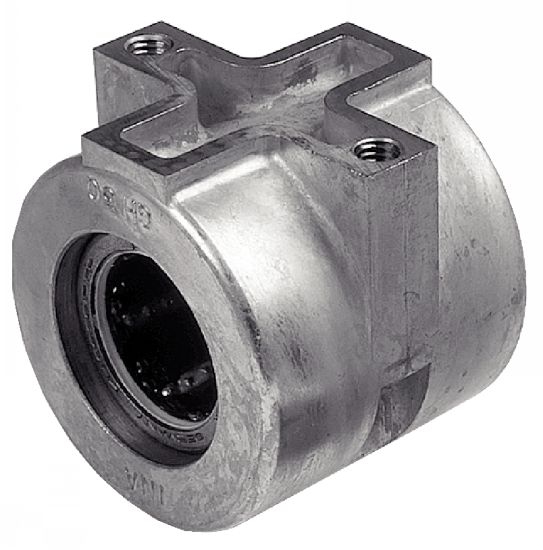

Palier compact standard - Avec 2 joints

Dessins techniques

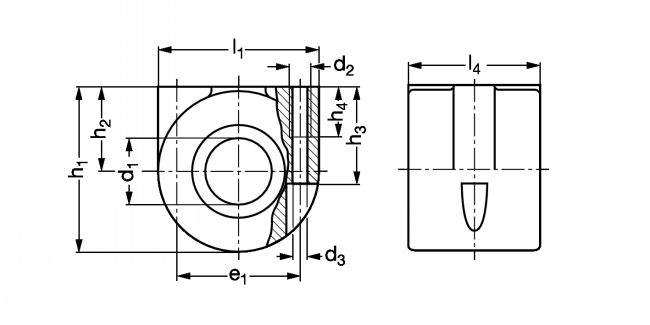

Palier compact standard - Avec 2 joints - Plan
Voir les produits associés
INA
EXEMPLE DE COMMANDE : Référence
B9-GHKH-16-PP

Informations

Palier compact standard - Avec 2 joints - modèle B9-GHKH-PP

MATIERE
- Corps de palier en zamac.
- Douille modèle B8-DBKH-PP.

EXECUTION
- Douille équipée de 2 joints racleurs.

SUR DEMANDE
- Palier avec douille sans joints.
- Palier regraissable

INFORMATION COMPLEMENTAIRE
Les charges de base ne sont valables que pour les arbres trempés (dureté 59 + 6 HRC) et rectifiés.
Il est conseillé de chanfreiner les extrémités d'arbres : usinage A2

Documents

Schéma 0

Quantité

CAD
+
CAD
D
NC
B9-GHKH-16-PP
Avec joints
16
20
41,0
42
20
37
12
M 6
27,0
12
32
M 4
230
890
620
CAD
D
NC
B9-GHKH-20-PP
Avec joints
20
25
48,5
47
16
39
12
M 6
29,0
15
38
M 4
300
1110
790
CAD
NC
NC
B9-GHKH-25-PP
Avec joints
25
30
57,5
55
16
49
12
M 6
35,0
15
46
M 4
500
2280
1670
CAD
D
NC
B9-GHKH-30-PP
Avec joints
30
35
67,5
65
20
59
15
M 8
39,0
20
54
M 6
860
3300
2700
CAD
D
NC
B9-GHKH-40-PP
Avec joints
40
45
84,0
78
25
71
20
M 8
49,0
20
66
M 6
1430
5300
4450
