Palier applique tandem autoalignant haute performance Fermé (B92-GTKS-PPAS)

B92-GTKS-PPAS PALIER APPLIQUE TANDEM AUTOALIGNANT HAUTE PERFORMANCE PALIER FERMÉ

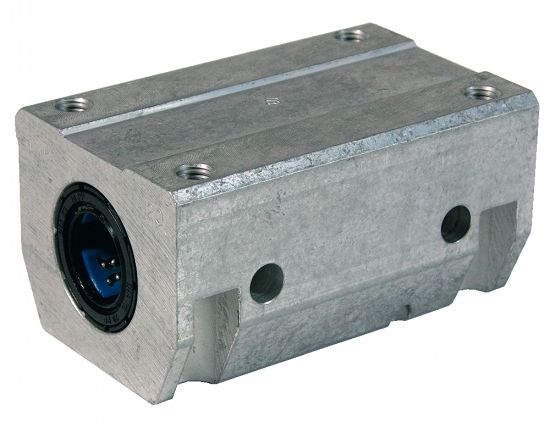

Photos

Dessins techniques

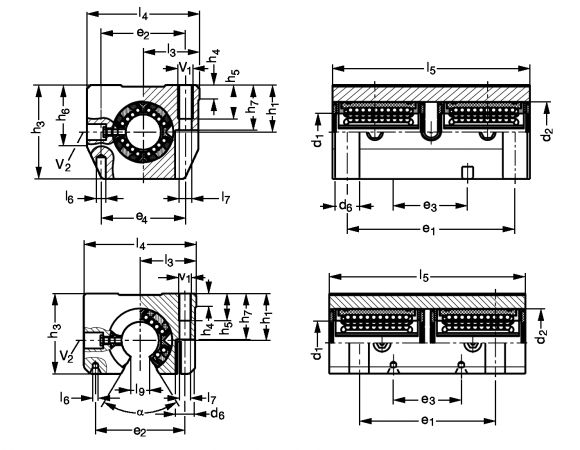

Palier applique tandem autoalignant - Plan

Voir les produits associés

EXEMPLE DE COMMANDE :

Référence
B92-GTKS-20-PPAS

Informations

Palier applique tandem autoalignant haute performance - Fermé - modèle B92-GTKS-PPAS

MATIÈRE
- Corps de palier en alliage d' aluminium .
- Douille modèle B82-DBKS graissée, avec racleurs (2 douilles par palier).

EXECUTIONS
- Palier fermé.
- Palier ouvert (pour arbres supportés).
- Palier autoalignant pour compenser les défauts de montage.
- Palier regraissable pour applications difficiles.

Documents

Palier applique tandem autoalignant haute performance - Fermé (PDF - 481 Ko)

Schéma 0

Quantité

CAD

B92-GTKS-20-PPAS

6,6

7,5

34,1

550

3500

4600

CAD

B92-GTKS-25-PPAS

122

8,4

8,3

41,5

M10

1130

6400

8600

CAD

B92-GTKS-30-PPAS

43,5

142

8,4

9,3

46,2

106

M10

1780

9600

1200

1. Les charges de base ne sont valables que pour les arbres trempés (dureté 59±6 HRC) et rectifiés, et selon la direction de charge principale opposée à l'ouverture des douilles ouvertes.
Il est conseillé de chanfreiner les extrémités d'arbres : usinage A2 (voir usinage standard pour arbre).
2. Cote e1 et trou de graissage symétriques par rapport à la longueur l5 de la douille.
3. Pour vis de fixation EN ISO 4762-8.8. Les vis doivent être freinées, particulièrement lorsque des pertes de serrage sont à craindre.
4. Palier fermé : centrage pour le goupillage. Palier ouvert : avant-trou selon DIN 332, forme A.
5. Graisseur.
10N=1kg
C : Charge de base dyn. - C0 : Charge de base stat.
