Moyeu de serrage TOK A, 5 - 50 mm - A5-TOK

Moyeu de serrage TOK - modèles A5-TOKA et A5-TOKB

Matières

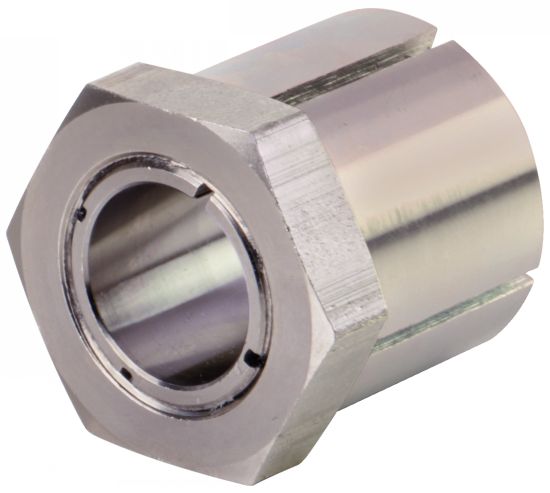

- A5-TOKA : acier.

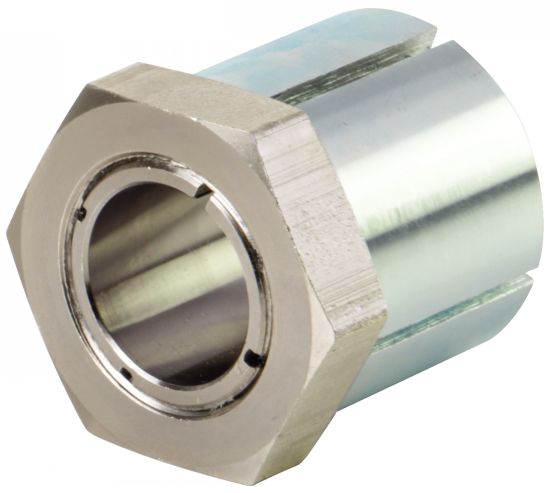

- A5-TOKB : acier, avec protection anticorrosion (douille intérieure et écrou nickelés, douille extérieure galvanisée).

Caractéristiques
- Tolérance : arbre h8, moyeu H8.
- Profondeur de rugosite arbre / moyeu maxi 12,5 µm.
- L'écrou repose sur la douille intérieure et est logé avec une collerette de manière à pivoter dans la douille extérieure.

Utilisation
- Pour fixer un moyeu, exemple : roue d'entraînement, rotor ou similaire sur un arbre.
- Pour couples moyens.
- Autocentrant.
- Mouvement axial lors du montage..

Montage
- Le moyeu expansible doit être mis en place sans graisse. Seules les surfaces de contact entre les hexagones de serrage intérieur et extérieur doivent être huilées.
- Le moyeu expansible ne peut pas entrer en contact avec les composants fixes. Maintenir l'hexagone de serrage arrière avec une clé plate mince et visser l'hexagone de serrage avant au couple de serrage TA dans le sens des aiguilles d' une
montre, à l'aide d'une clé dynamométrique.

Démontage
- Maintenir l'hexagone de serrage arrière avec une clé plate mince et tourner l'hexagone de serrage avant dans le sens inverse des aiguilles d' une montre, jusqu'à ce que la douille intérieure ressorte de quelques millimètres.

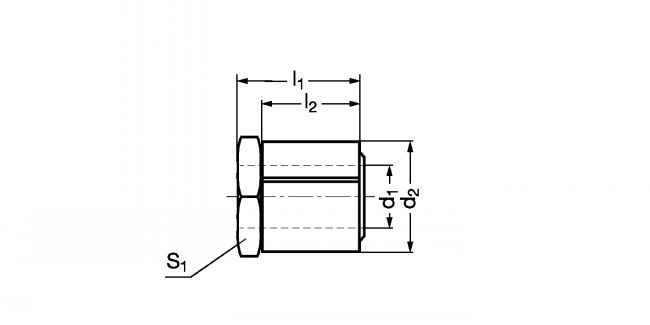

Les dimensions sont celles du manchon avant le montage.

T = Couple transmissible si Fax=0.
Fax = Force axiale transmissible si T=0.
PW = Pression superficielle árbre.
PN = Pression superficielle moyeu.
TA = Couple de serrage.
