Moyeu de serrage SIG - A5-SIG

A5-SIG MOYEU DE SERRAGE SIG EN ACIER INOXYDABLE INOX

Photos

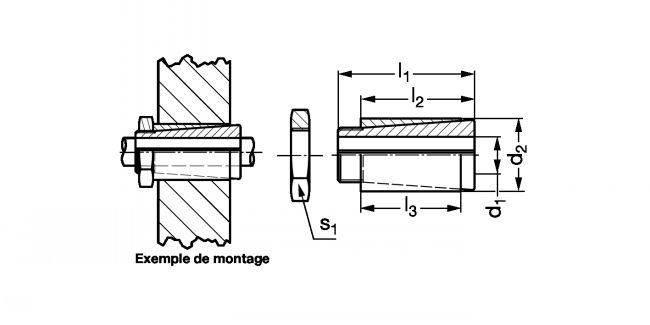

Dessins techniques

Informations

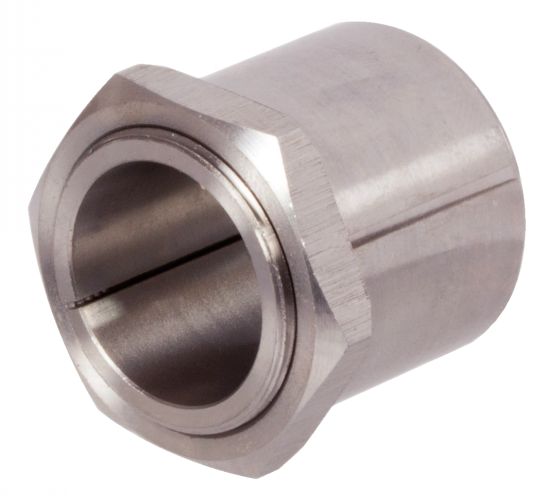

Moyeu de serrage SIG en acier inoxydable - modèle A5-SIG

Matière
- Acier inoxydable 1.4301.
Caractéristiques
- Tolérances sur arbre : h8.
- Tolérances sur alésage de la pièce à caler : H8.
- Etat de surface de l'arbre et la pièce à assembler : Ra maxi 12,5 µm.
Utilisation
- Eléments de liaison entre un arbre et une roue d'entraînement (Arbre moteur ou un axe de broche).
- Inutile d'usiner l'arbre, pas de rainure de clavette, pas de perçage transversal, pas de filetage...
- La liaison peut être démontée à l'aide d'outils d'extraction.
- Encombrement très faible.
Sur demande
- Autres dimensions.

Quantité

CAD
+
CAD
NC
NC
A5-SIG-3
3
8
15
12,5
11
8
M6x0,5
2,5
4
4
CAD
D
NC
A5-SIG-4
4
8
15
12,5
11
8
M6x0,5
3
5
3,8
CAD
D
NC
A5-SIG-5
5
10
15
12,5
11
10
M8x0,5
4
5
6,5
CAD
NC
NC
A5-SIG-6
6
10
15
12,5
11
10
M8x0,5
7
8
5,3
CAD
D
NC
A5-SIG-635
6,35
10
15
12,5
11
10
M8x0,5
7
8
5
CAD
D
NC
A5-SIG-7
7
12
15
12
11
12
M10x0,75
8
9
6,3
CAD
D
NC
A5-SIG-8
8
14
22
19
16,5
16
M12x1
14
15
17,5
CAD
D
NC
A5-SIG-9
9
14
22
19
16,5
16
M12x1
14
15
15
CAD
NC
NC
A5-SIG-952
9,52
14
22
19
16,5
16
M12x1
14
15
12,8
CAD
D
NC
A5-SIG-10
10
17
22
18,5
16,5
18
M15x1
18
19
29
CAD
NC
NC
A5-SIG-11
11
17
22
18,5
16,5
18
M15x1
18
19
28
CAD
NC
NC
A5-SIG-12
12
17
22
18,5
16,5
18
M15x1
18
19
26,2
CAD
D
NC
A5-SIG-14
14
20
28
23
21
20
M17x1
24
25
35,3
CAD
D
NC
A5-SIG-15
15
20
28
23
21
20
M17x1
24
25
36,4
CAD
NC
NC
A5-SIG-159
15,88
23
28
23
21
26
M20x1
26
27
48,4
CAD
D
NC
A5-SIG-16
16
23
28
23
21
26
M20x1
26
27
50,7
CAD
NC
NC
A5-SIG-17
17
23
28
23
21
26
M20x1
26
27
45
CAD
NC
NC
A5-SIG-18
18
25
28
23
21
27
M22x1
29
30
55
CAD
D
NC
A5-SIG-19
19
25
28
23
21
27
M22x1
29
30
50
CAD
D
NC
A5-SIG-20
20
28
28
23
21
30
M25x1
31
32
70
CAD
NC
NC
A5-SIG-22
22
30
35
29
27
32
M26x1
34
36
75
CAD
NC
NC
A5-SIG-24
24
32
35
29
27
34
M28x1
45
41
95
CAD
NC
NC
A5-SIG-28
28
36
35
29
27
38
M32x1
48
45
95
CAD
NC
NC
A5-SIG-32
32
41
40
32
29
45
M37x1,5
57
53
165
CAD
NC
NC
A5-SIG-38
38
48
40
32
29
52
M43x1,5
84
61
220
