Moyeu de serrage auto-centrant - A5-56

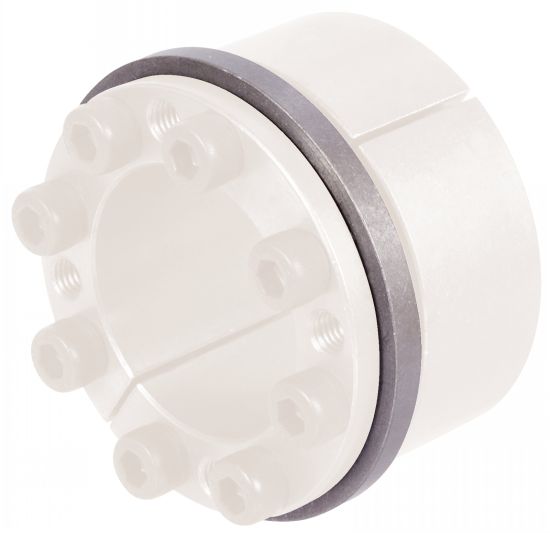

A5-56 MOYEU DE SERRAGE AUTO-CENTRANT AVEC OU SANS BAGUE ANTI-RECUL, COUPLES ÉLEVÉS

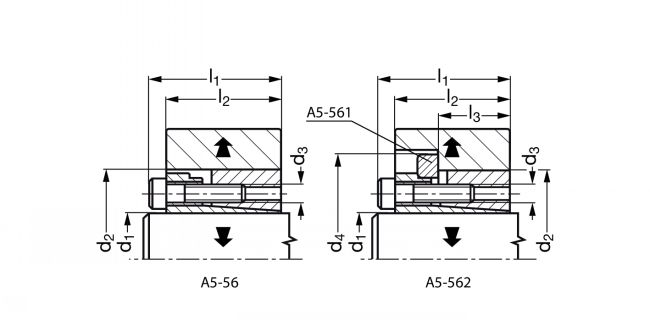

Dessins techniques

Informations

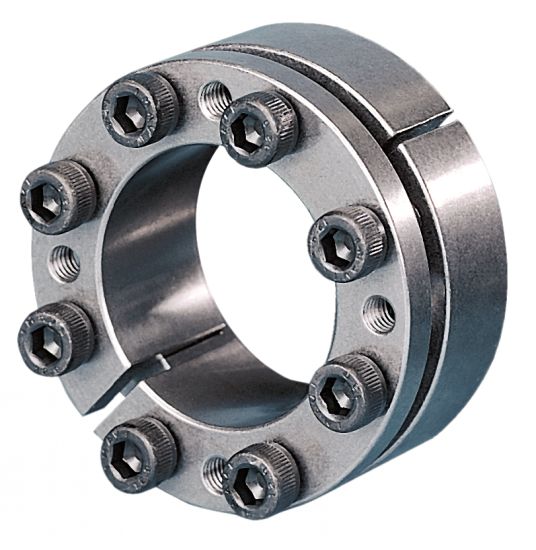

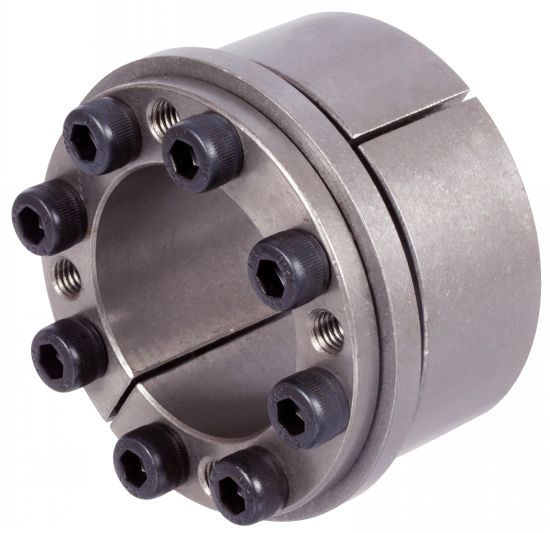

Moyeu de serrage auto-centrant avec ou sans bague anti-recul, couples élevés - modèle A5-56

Matière
- Acier.
Caractéristiques
- Auto-centrant.
- Positionnement axial précis.
- Tolérances sur arbre : h8.
- Tolérances sur moyeu : H8.
- Etat de surface de l'arbre et la pièce à assembler : Ra = 3,2 µm.

Quantité

CAD
+
CAD
NC
NC
A5-56-20
Sans
20
47
M 6
-
48
42
31
17
530
52
110
A5-561-20-22
17
320
33
70
0,386
CAD
NC
NC
A5-56-22
Sans
22
47
M 6
-
48
42
31
17
580
52
110
A5-561-20-22
17
360
33
70
0,36
CAD
D
NC
A5-56-24
Sans
24
50
M 6
-
48
42
31
17
630
52
100
A5-561-24-25
17
390
33
70
0,41
CAD
D
NC
A5-56-25
Sans
25
50
M 6
-
48
42
31
17
660
52
100
A5-561-24-25
17
400
33
70
0,4
CAD
D
NC
A5-56-28
Sans
28
55
M 6
-
48
42
31
17
740
52
100
A5-561-28-30
17
450
33
60
0,485
CAD
D
NC
A5-56-30
Sans
30
55
M 6
-
48
42
31
17
790
52
100
A5-561-28-30
17
490
33
60
0,46
CAD
D
NC
A5-56-32
Sans
32
60
M 6
-
48
42
31
17
1200
70
120
A5-561-32-35
17
690
43
70
0,52
CAD
D
NC
A5-56-35
Sans
35
60
M 6
-
48
42
31
17
1300
70
120
A5-561-32-35
17
750
43
70
0,51
CAD
D
NC
A5-56-38
Sans
38
65
M 6
-
48
42
31
17
1300
70
110
A5-561-38-40
17
820
43
70
0,611
CAD
D
NC
A5-56-40
Sans
40
65
M 6
-
48
42
31
17
1400
70
110
A5-561-38-40
17
860
43
70
0,57
CAD
NC
NC
A5-56-42
Sans
42
75
M 8
-
59
51
35
41
2000
100
120
A5-561-42-45
41
1300
60
70
1,02
CAD
D
NC
A5-56-45
Sans
45
75
M 8
-
59
51
35
41
2200
100
120
A5-561-42-45
41
1400
60
70
1
CAD
D
NC
A5-56-48
Sans
48
80
M 8
-
59
51
35
41
3200
130
150
A5-561-48-50
41
1900
80
90
1,05
CAD
D
NC
A5-56-50
Sans
50
80
M 8
-
59
51
35
41
3300
130
150
A5-561-48-50
41
2000
80
90
1
CAD
D
NC
A5-56-55
Sans
55
85
M 8
-
59
51
35
41
3600
130
140
A5-561-55
41
2200
80
90
1,12
CAD
NC
NC
A5-56-60
Sans
60
90
M 8
-
59
51
35
41
3900
130
130
A5-561-60
41
2400
80
80
1,2
CAD
D
NC
A5-56-65
Sans
65
95
M8
-
59
51
35
41
4300
130
120
A5-561-65
41
2600
80
70
1,23
CAD
D
NC
A5-56-70
Sans
70
110
M10
-
70
60
45
83
7500
210
130
A5-561-70
83
4600
130
80
2,3
CAD
D
NC
A5-56-75
Sans
75
115
M10
-
70
60
45
83
8000
210
130
A5-561-75
83
5000
130
80
2,47
CAD
D
NC
A5-56-80
Sans
80
120
M10
-
70
60
45
83
8500
210
120
A5-561-80
83
5200
130
70
2,58
CAD
D
NC
A5-56-85
Sans
85
125
M10
-
70
60
45
83
11400
270
150
A5-561-85
83
7000
170
90
2,7
CAD
NC
NC
A5-56-90
Sans
90
130
M10
-
70
60
45
83
12000
270
140
A5-561-90
83
7400
170
80
2,83
CAD
NC
NC
A5-56-95
Sans
95
135
M10
-
70
60
46
83
12600
280
135
A5-561-95
83
7800
170
80
3,2
CAD
D
NC
A5-56-100
Sans
100
145
M12
-
80
68
52
145
15000
300
130
A5-561-100
145
9800
190
80
3,9

Ts : couple de serrage des vis.
T : couple transmissible.
F : force axiale résistante.
p : pression de surface sur moyeu.
