Moyeu cannelé avec bride - A1-870

A1-870 MOYEU CANNELÉ AVEC BRIDE EN ACIER INOXYDABLE

Photos

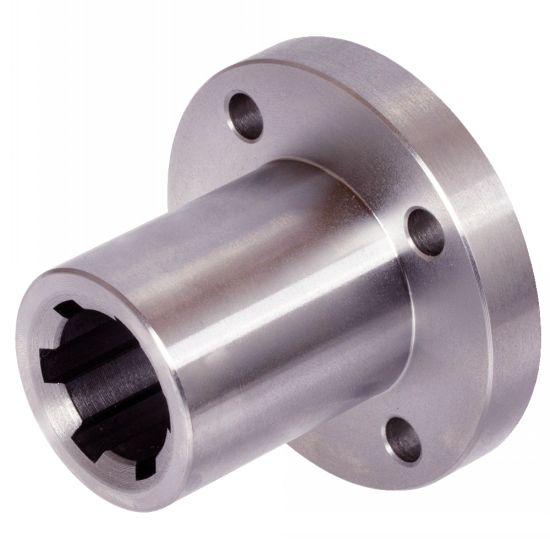

Moyeu cannelé avec bride

Dessins techniques

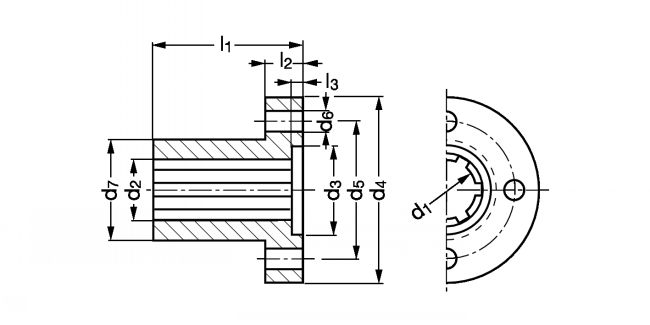

Moyeu cannelé avec bride - Plan

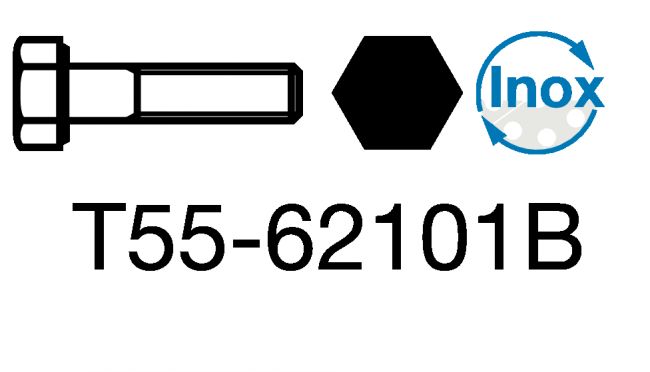

T55-62101B

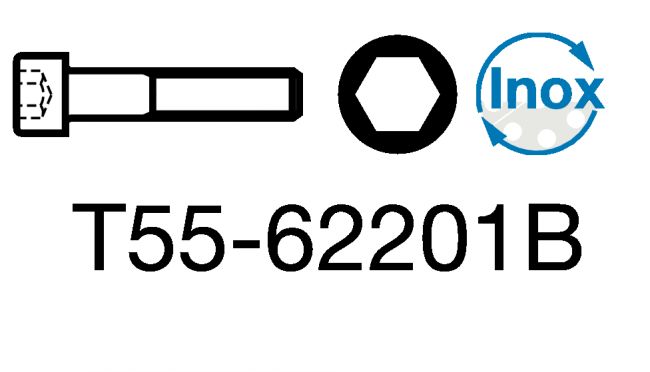

T55-62201B
Voir les produits associés
Direct Transmission
EXEMPLE DE COMMANDE : Référence
A1-870-11

Informations

Moyeu cannelé avec bride en acier inoxydable - modèle A1-870

Matière
- Acier inoxydable 1.4305.
Caractéristiques
- Selon DIN ISO 14.
- Tolérance concentricité de d2 /d7 et d3/d2 : 0,03 mm.

Documents

Schéma 0

Schéma 1

Schéma 2

Quantité

CAD
+
CAD
D
NC
A1-870-11
KN 11 x 14
6
11
14
20
42
28
4,5
20
35
8
3
0,1
CAD
D
NC
A1-870-13
KN 13 x 16
6
13
16
22
50
36
4,5
25
40
8
3
0,18
CAD
D
NC
A1-870-16
KN 16 x 20
6
16
20
25
52
38
5,5
28
40
10
3
0,22
CAD
NC
NC
A1-870-18
KN 18 x 22
6
18
22
30
54
40
5,5
30
45
10
3,5
0,26
CAD
D
NC
A1-870-21
KN 21 x 25
6
21
25
35
62
48
6,6
34
50
10
3,5
0,34
CAD
NC
NC
A1-870-23
KN 23 x 28
6
23
28
36
64
50
6,6
36
55
10
3,5
0,41
CAD
D
NC
A1-870-26
KN 26 x 32
6
26
32
40
70
56
6,6
42
60
10
3,5
0,5
CAD
NC
NC
A1-870-28
KN 28 x 34
6
28
34
46
78
60
9
45
60
12
3,5
0,64
CAD
D
NC
A1-870-32
KN 32 x 38
8
32
38
50
82
65
9
50
60
12
3,5
0,72
CAD
NC
NC
A1-870-36
KN 36 x 42
8
36
42
52
90
70
9
52
80
16
4
0,94
CAD
NC
NC
A1-870-42
KN 42 x 48
8
42
48
60
95
75
11
60
80
16
4
1,22
CAD
NC
NC
A1-870-46
KN 46 x 54
8
46
54
65
100
80
11
65
100
16
4
1,5

1. DIN ISO 7168 m.
