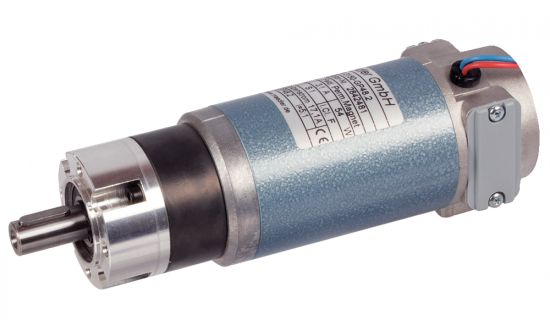

Motoréducteur planétaire PE2 avec moteur à courant continu 24V - M1-PE2

Motoréducteur planétaire PE2 avec moteur à courant continu 24V - modèle M1-PE2

- Moteur à courant continu à balais 24VDC.
- Vitesse de rotation nominale 3000 tr/min.
- Modification du sens de rotation par permutation des pôles.
- Degré de protection selon VDE 0530 : IP 41.
- Classe d'isolement selon VDE 0530 : F.
- Mode de fonctionnement selon VDE 0530 : S1.
- Charge d'arbre radiale admissible FR: i=5:1 à i=7,66:1 : 112 N (centre de l'arbre) / i=21:1 à i=59:1 : 150 N (centre de l'arbre).
- Charge d'arbre axiale admissible FA: i=5:1 à i=7,66:1 : 100 N / i=21:1 à i=59:1 : 110 N.
- Tolérances +/- 10%.

MATIERE
- Carter acier galvanisé entièrement étanche aux fuites d'huile et à l'infiltration de poussières.
- Position de montage au gré.

DENTURE
- 1er étage : Engrenage plastique.
- Autres : acier.
- Pignon moteur fraisé dans l'arbre moteur.

PALIERS
- Moteur sur roulement à billes.
- Engrenages sur paliers lisses en bronze fritté.

LUBRIFICATION
- Graissage sans maintenance.

La valeur de rendement vaut pour un moteur chaud, après la phase de démarrage.
Afin d'éviter une surcharge de l'engrenage, les charges limites indiquées ne peuvent pas être dépassées. En cas de fonctionnement à marche réversible, les valeurs de charge limite sont à multiplier par un facteur de 0,75.
