MOTORÉDUCTEUR COMPABLOC CB GÉNÉRALITÉS

Motoréducteur à engrenages parallèles
Schéma principe CB

Compabloc 3032
CB3032-SB3

Gamme de diamètres d'arbres de sortie CB

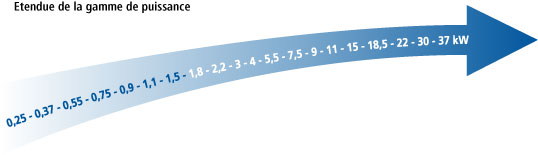

Gamme de puissances du CB

Présentation

- Engrenages acier , denture hélicoïdale taillée carbure.
- Carter monobloc en fonte (en aluminium pour la taille CB30).
- Réducteur livré lubrifié prêt à l'emploi, en position de fonctionnement horizontale standard.
- Fixation à pattes ou à bride.
- Arbre de sortie plein.
- Alimentation moteur 230/400 V ou 400/690 V tri. 50 Hz suivant puissance.
- Protection IP55.

Gamme disponible

- 7 tailles : CB30, CB31, CB32, CB33, CB34, CB35 et CB36.
- Puissance : de 0,25 à 37 kW.
- Rapport de réduction : de 4 à 204.
- Vitesse de sortie : de 7,2 à 1077 tr/min.
- Références valables pour position de montage horizontale uniquement .
- Autres montages de motoréducteurs CB, nous consulter.

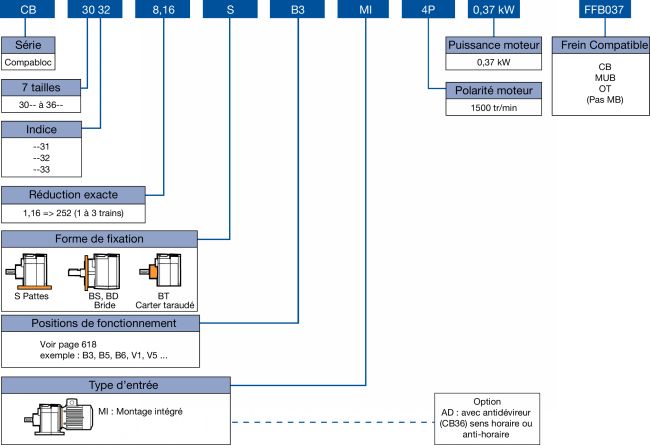

Composition d'une référence de CB


Attention

Montage BT : carter trous taraudés.
Pour une bride de sortie à trous lisses se reporter au tableau page 637 du catalogue LPM
PDF .
