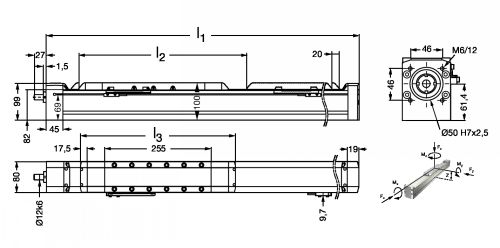

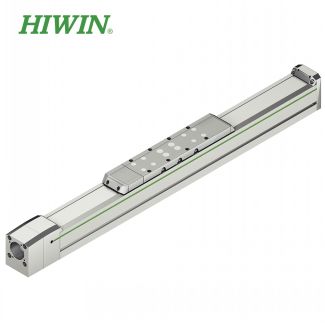

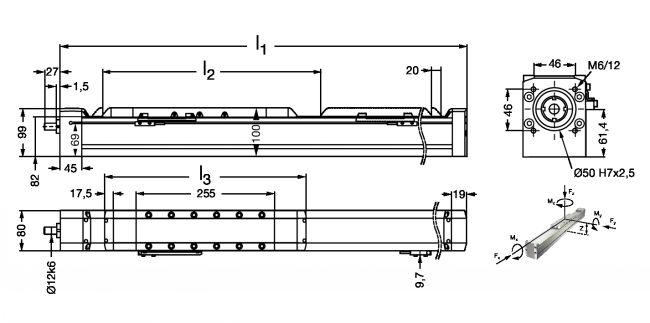

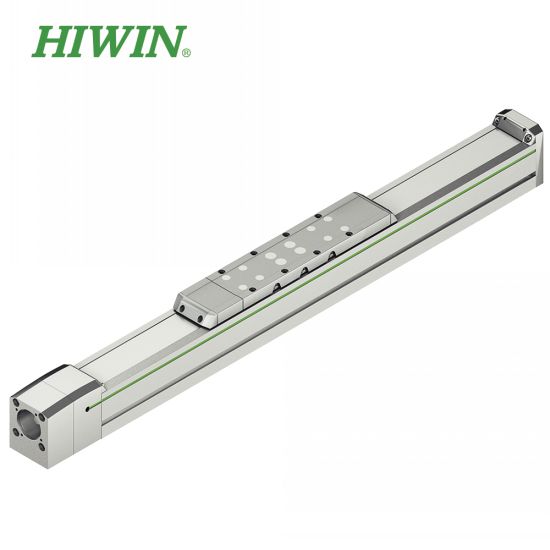

Module linéaire HM-S entraînement par vis à billes Taille 80 - modèle B51-MLVBHMS-80

Module linéaire HM-S entraînement par vis à billes - Hiwin - modèle B51-MLVBHMS-80

Caractéristiques
- Entrainement par vis à billes HIWIN (pas de 5 mm, 10 mm, 20 mm).
- Guidage sur rail profilé (technologie SynchMotionTM sur tailles 60, 80 et 120).
- 2 longueurs de chariot différentes.
- Motorisation en ligne ou à 180° pour réduire l'enconbrement.
- Raccord de graissage monté à gauche et à droite pour un accès optimal de regraissage.

Avantages
- Grande précision de positionnement.
- Force d'avance élevée.
- Rigidité élevée de l'entrainement.
- La technologie SynchMotionTM sur les tailles 60, 80 et 120 garantit un bon synchronisme et des déplacements très silencieux.
- Possibilité de solution compléte : Axe, moteur et controleur/variateur.

Options possibles
- Multitude de course suivant application.
- Différentes longueurs de chariot.
- Bande de recouvrement en acier.
- Capteur fin de course.
- Système de mesure de course embarqué.
- Brides réducteurs/moteurs.

Données techniques
- Vmax : Pas de 5 mm : 0,25 m/s - Pas de 10 mm : 0,50 m/s - Pas de 20 mm : 1 m/s.
- amax : 15 m/s2.
- Couple d'entrainement max : Pas de 5 mm : 2,89 Nm - Pas de 10 mm : 5,36 Nm - Pas de 20 mm : 5,51.
- Répétabilité : +/- 0,02 mm.
- Force d'avance max. Fx max Pas de 5 mm : 3186 N - Pas de 10 mm : 3149 N - Pas de 20 mm : 1620 N.
- Longueur totale maximale 4500 mm.
- Charge utile typique 60 kg.
