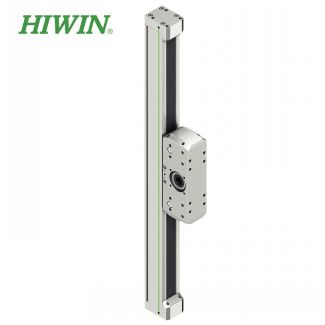

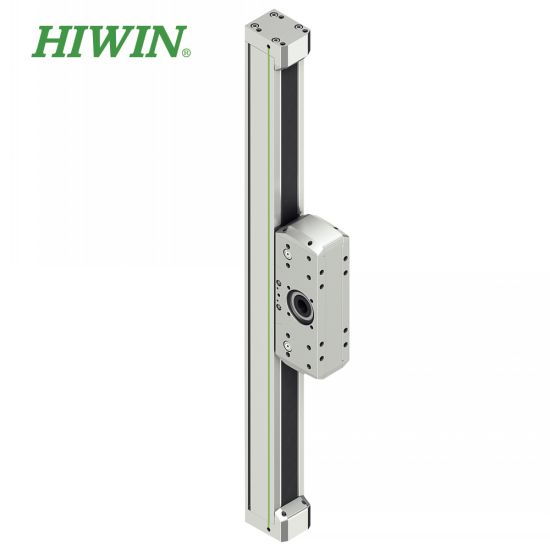

Module linéaire HC-B entraînement par courroie Taille 100 - modèle B51-MLCBHCB-100

Module linéaire HC-B entraînement par courroie - Hiwin - modèle B51-MLCBHCB-100

Caractéristiques
- Entrainement par courroie profil HTD.
- Guidage sur rail profilé.
- Architecture symétrique, montage de la motorisation possible sur les deux côtés.
- Raccord de graissage monté à gauche et à droite pour un accès optimal de regraissage.

Données techniques
- Vmax : 5 m/s.
- amax : 30 m/s2.
- Couple d'entrainement max : 118,8 Nm.
- Répétabilité : +/- 0,05 mm.
- Force d'avance max. Fx max: 2667 N.
- Longueur totale maximale : verticale (1800 mm) - horizontal (1200 mm).
- Charge utile typique : 60 kg.

Avantages
- Grande vitesse.
- Modèle compact.
- Faible masse déplacée.
- Possibilité de solution complète : Axe, moteur et controleur/variateur.

Options possibles
- Multitude de course suivant application.
- Bande de recouvrement en acier.
- Capteur fin de course.
- Système de mesure de course embarqué.
- Brides réducteurs/moteurs.
- Elément de serrage et freinage pneumatique.
