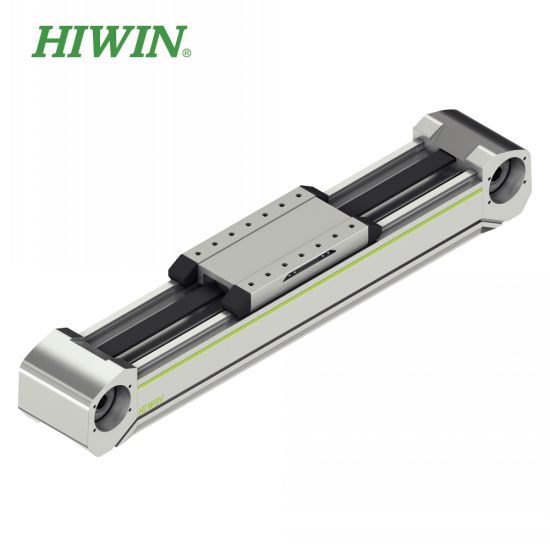

Module linéaire HB-B entraînement par courroie Taille 250 - modèle B51-MLCBHB-250

Module linéaire HB-B fortes charges - Hiwin - modèle B51-MLCBHBB-250

Caractéristiques
- Entrainement par courroie profil HTD.
- Guidage sur rail profilé (technologie SynchMotionTM ).
- Version R à crémaillère.
- Architecture symétrique, montage de la motorisation possible sur les quatre côtés.

Avantages
- Rigidité maximale et capacité de charge de couple maximale.
- Vitesse élevée.
- Force d'avance élevée.
- Haute précision de positionnement (version crémaillère).
- Possibilité de solution compléte : Axe, moteur et controleur/variateur.

Options possibles
- Multitude de course suivant application.
- Bande de recouvrement en acier.
- Capteur fin de course.
- Système de mesure de course embarqué.
- Brides réducteurs/moteurs.

Données techniques
- Vmax : 5 m/s.
- amax : 30 m/s2 - version R : 50 m/s2.
- Couple d'entrainement max : 360 Nm - version R : 104,9 Nm.
- Répétabilité : +/- 0,05 mm.
- Force d'avance max. Fx max 5775 N - version R : 4300 N.
- Longueur totale maximale 6256 mm - version R : 5160 mm- Axes plus longs sur demande.
- Charge utile typique 350 kg.
