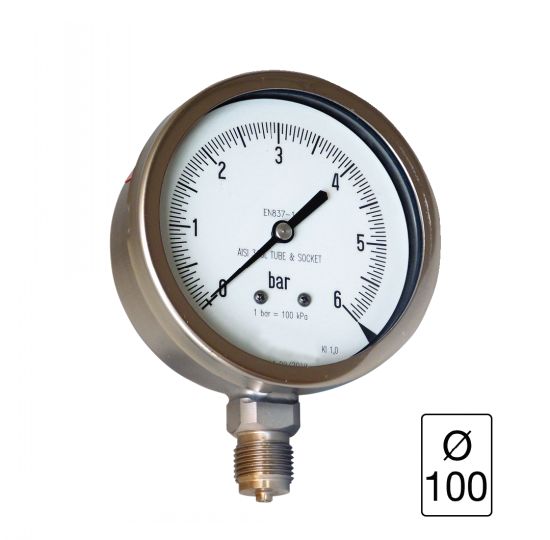

Manomètre tout inox sec raccord en bas - H0921-RV-TTINOX-SEC

H0921-RV-TTINOX-SEC MANOMÈTRE TOUT INOX SEC RACCORD EN BAS DIAMÈTRE 100

Photos

Nouveau

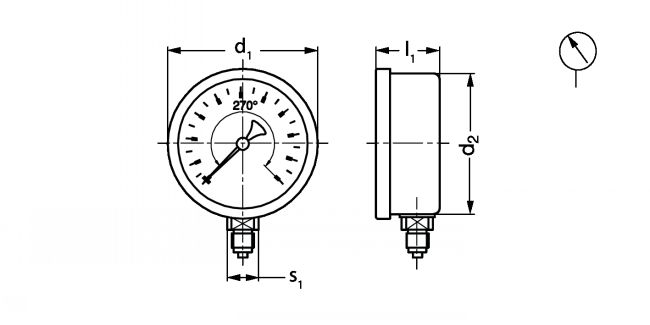

Dessins techniques

Informations

Manomètre tout inox à bain glycérine ou sec - modèle H0921-TT INOX - Diamètre 100

Matière
- Organe moteur : tube en inox AISI 316.
- Mouvement acier inox .
- Boîtier acier inox AISI 304 avec évent de sécurité.
- Aiguille : aluminium noir.
- Lunette acier inox AISI 304, fermeture par baïonnette.
- Cadran aluminium laqué blanc, chiffres et traits noirs.
- Vitre verre.
- Raccord inox AISI 316.
Caractéristiques
- Conception et sûreté S1 suivant EN 837-1.
- Prise verticale (Raccord en bas)
- Graduation : bar
- Classe d'exactitude : 1 % de l'étendue de mesure pour les D100, 1,6 % de l'étendue de mesure pour les D63.
- Indice de protection : IP 65
- Température d'utilisation :
. ambiante : -20°C à + 60 °C.
. fluide : -40°C à + 60 °C pour les D63 et -40°C à +200°C pour les D100.
Application
- Pour environnement agressif et fluides corrosifs ou spéciaux dans les industries chimiques, pétrochimiques, pharmaceutiques et agroalimentaires.
Sur demande
- Autres versions.

Quantité

CAD
+

NC
NC
H0921-D100-RV-1/2-TTINOX-SEC-1/0
101
-1/0
1/2"
48,5
110,6
22
530

NC
NC
H0921-D100-RV-1/2-TTINOX-SEC-1/1,5
101
-1/1,5
1/2"
48,5
110,6
22
530

NC
NC
H0921-D100-RV-1/2-TTINOX-SEC-1/3
101
-1/3
1/2"
48,5
110,6
22
530

NC
NC
H0921-D100-RV-1/2-TTINOX-SEC-1/5
101
-1/5
1/2"
48,5
110,6
22
530

NC
NC
H0921-D100-RV-1/2-TTINOX-SEC-1/9
101
-1/9
1/2"
48,5
110,6
22
530

NC
NC
H0921-D100-RV-1/2-TTINOX-SEC-1/15
101
-1/15
1/2"
48,5
110,6
22
530

NC
NC
H0921-D100-RV-1/2-TTINOX-SEC-1/24
101
-1/24
1/2"
48,5
110,6
22
530

NC
NC
H0921-D100-RV-1/2-TTINOX-SEC-0/0,6
101
0/0,6
1/2"
48,5
110,6
22
530

NC
NC
H0921-D100-RV-1/2-TTINOX-SEC-0/1
101
0/1
1/2"
48,5
110,6
22
530

NC
NC
H0921-D100-RV-1/2-TTINOX-SEC-0/1,6
101
0/1,6
1/2"
48,5
110,6
22
530

NC
NC
H0921-D100-RV-1/2-TTINOX-SEC-0/2,5
101
0/2,5
1/2"
48,5
110,6
22
530

NC
NC
H0921-D100-RV-1/2-TTINOX-SEC-0/4
101
0/4
1/2"
48,5
110,6
22
530

NC
NC
H0921-D100-RV-1/2-TTINOX-SEC-0/6
101
0/6
1/2"
48,5
110,6
22
530

D
NC
H0921-D100-RV-1/2-TTINOX-SEC-0/10
101
0/10
1/2"
48,5
110,6
22
530

D
NC
H0921-D100-RV-1/2-TTINOX-SEC-0/16
101
0/16
1/2"
48,5
110,6
22
530

NC
NC
H0921-D100-RV-1/2-TTINOX-SEC-0/25
101
0/25
1/2"
48,5
110,6
22
530

NC
NC
H0921-D100-RV-1/2-TTINOX-SEC-0/40
101
0/40
1/2"
48,5
110,6
22
530

NC
NC
H0921-D100-RV-1/2-TTINOX-SEC-0/60
101
0/60
1/2"
48,5
110,6
22
530

NC
NC
H0921-D100-RV-1/2-TTINOX-SEC-0/100
101
0/100
1/2"
48,5
110,6
22
530

NC
NC
H0921-D100-RV-1/2-TTINOX-SEC-0/160
101
0/160
1/2"
48,5
110,6
22
530

NC
NC
H0921-D100-RV-1/2-TTINOX-SEC-0/250
101
0/250
1/2"
48,5
110,6
22
530

NC
NC
H0921-D100-RV-1/2-TTINOX-SEC-0/300
101
0/300
1/2"
48,5
110,6
22
530

NC
NC
H0921-D100-RV-1/2-TTINOX-SEC-0/400
101
0/400
1/2"
48,5
110,6
22
530

NC
NC
H0921-D100-RV-1/2-TTINOX-SEC-0/600
101
0/600
1/2"
48,5
110,6
22
530

NC
NC
H0921-D100-RV-1/2-TTINOX-SEC-0/1000
101
0/1000
1/2"
48,5
110,6
22
530

NC
NC
H0921-D100-RV-1/2-TTINOX-SEC-0/1600
101
0/1600
1/2"
48,5
110,6
22
530
