Manomètre tout inox sec raccord au dos - H0921-AR-TTINOX-GLY

H0921-AR-TTINOX-GLY MANOMÈTRE TOUT INOX À BAIN RACCORD AU DOS DIAMÈTRE 63

Photos

Nouveau

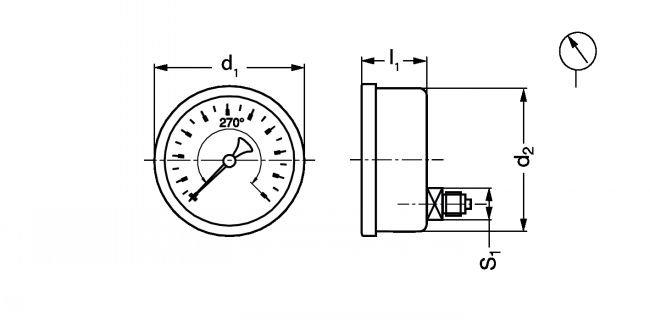

Dessins techniques

Informations

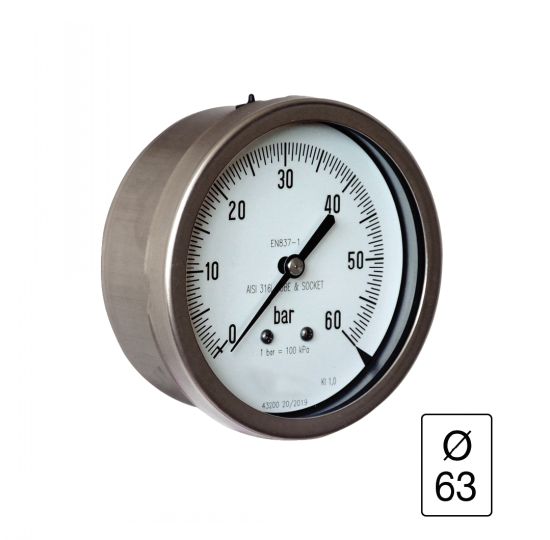

Manomètre tout inox sec à bain raccord au dos - modèle H0921-AR-TT INOX -GLY - Diamètre 63

Matière
- Organe moteur : tube en inox AISI 316.
- Mouvement acier inox .
- Boîtier acier inox AISI 304 avec évent de sécurité.
- Aiguille : aluminium noir.
- Lunette acier inox AISI 304, fermeture par baïonnette.
- Cadran aluminium laqué blanc, chiffres et traits noirs.
- Vitre verre.
- Raccord inox AISI 316.
- Liquide de remplissage : glycérine.
Caractéristiques
- Conception et sûreté S1 suivant EN 837-1.
- Prise arrière excentrée (raccord au dos)
- Graduation : bar
- Classe d'exactitude : 1 % de l'étendue de mesure pour les D100, 1,6 % de l'étendue de mesure pour les D63.
- Indice de protection : IP 65
- Température d'utilisation :
. ambiante : -20°C à + 60 °C.
. fluide : -40°C à + 60 °C pour les D63 et -40°C à +200°C pour les D100.
Application
- Pour environnement agressif et fluides corrosifs ou spéciaux dans les industries chimiques, pétrochimiques, pharmaceutiques et agroalimentaires.
Sur demande
- Autres versions.

Quantité

CAD
+

NC
NC
H0921-D63-AR-1/4-TTINOX-GLY-1/0
63
-1+0
G1/4
30
68
14
250

NC
NC
H0921-D63-AR-1/4-TTINOX-GLY-1/1,5
63
-1+1,5
G1/4
30
68
14
250

NC
NC
H0921-D63-AR-1/4-TTINOX-GLY-1/3
63
-1+3
G1/4
30
68
14
250

NC
NC
H0921-D63-AR-1/4-TTINOX-GLY-1/5
63
-1+5
G1/4
30
68
14
250

NC
NC
H0921-D63-AR-1/4-TTINOX-GLY-1/9
63
-1+9
G1/4
30
68
14
250

NC
NC
H0921-D63-AR-1/4-TTINOX-GLY-1/15
63
-1+15
G1/4
30
68
14
250

NC
NC
H0921-D63-AR-1/4-TTINOX-GLY-1/24
63
-1+24
G1/4
30
68
14
250

NC
NC
H0921-D63-AR-1/4-TTINOX-GLY-0/1
63
0+1
G1/4
30
68
14
250

NC
NC
H0921-D63-AR-1/4-TTINOX-GLY-0/1,6
63
0+1,6
G1/4
30
68
14
250

NC
NC
H0921-D63-AR-1/4-TTINOX-GLY-0/2,5
63
0+2,5
G1/4
30
68
14
250

NC
NC
H0921-D63-AR-1/4-TTINOX-GLY-0/4
63
0+4
G1/4
30
68
14
250

NC
NC
H0921-D63-AR-1/4-TTINOX-GLY-0/6
63
0+6
G1/4
30
68
14
250

NC
NC
H0921-D63-AR-1/4-TTINOX-GLY-0/10
63
0+10
G1/4
30
68
14
250

NC
NC
H0921-D63-AR-1/4-TTINOX-GLY-0/16
63
0+16
G1/4
30
68
14
250

NC
NC
H0921-D63-AR-1/4-TTINOX-GLY-0/25
63
0+25
G1/4
30
68
14
250

NC
NC
H0921-D63-AR-1/4-TTINOX-GLY-0/40
63
0+40
G1/4
30
68
14
250

NC
NC
H0921-D63-AR-1/4-TTINOX-GLY-0/60
63
0+60
G1/4
30
68
14
250

NC
NC
H0921-D63-AR-1/4-TTINOX-GLY-0/100
63
0+100
G1/4
30
68
14
250

NC
NC
H0921-D63-AR-1/4-TTINOX-GLY-0/160
63
0+160
G1/4
30
68
14
250

NC
NC
H0921-D63-AR-1/4-TTINOX-GLY-0/250
63
0+250
G1/4
30
68
14
250

NC
NC
H0921-D63-AR-1/4-TTINOX-GLY-0/315
63
0+315
G1/4
30
68
14
250

NC
NC
H0921-D63-AR-1/4-TTINOX-GLY-0/400
63
0+400
G1/4
30
68
14
250

NC
NC
H0921-D63-AR-1/4-TTINOX-GLY-0/600
63
0+600
G1/4
30
68
14
250

NC
NC
H0921-D63-AR-1/4-TTINOX-GLY-0/1000
63
0+1000
G1/4
30
68
14
250
