Manomètre boîtier acier sec raccord au dos - H0921-AR-ACIER-SEC - diamètre 63 - manomètre pression

H0921-AR-ACIER-SEC MANOMÈTRE BOÎTIER ACIER SEC RACCORD AU DOS DIAMÈTRE 63

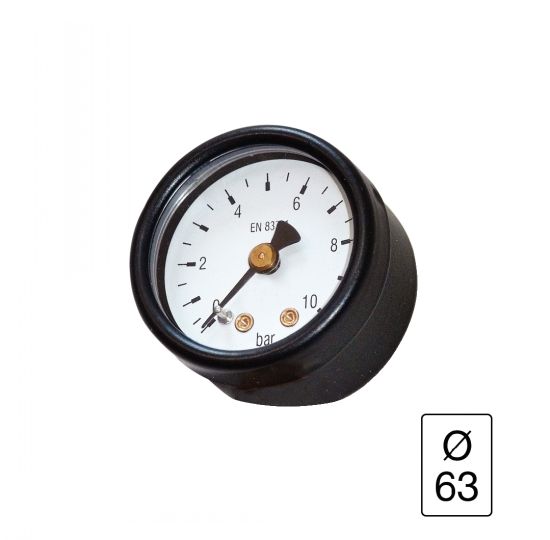

Photos

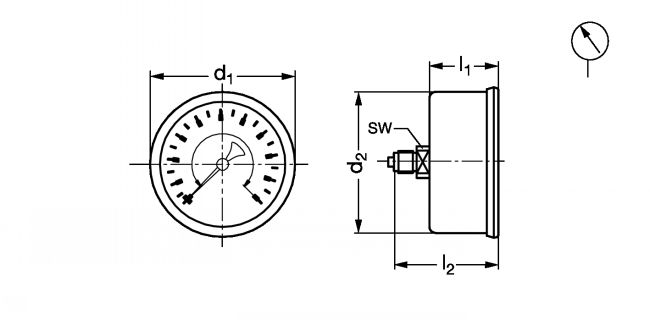

Dessins techniques

Informations

Manomètre boîtier acier sec raccord au dos - modèle H0921-AR-ACIER-SEC - diamètre 63

Utilisation
- Manomètres destinés aux applications pneumatiques et OEM.

Caractéristiques
Conception suivant la norme EN 837-1.
- Prise arrière (raccord au dos).
- Graduation : bars.
- Classe d'exactitude : 2,5% de l'étendue de mesure.
- Indice de protection IP 43.
- Température ambiante : -20°C à +60°C.
- Température fluide : -30°C à +100°C.

Matières
- Organe moteur : tube bronze.
- Mouvement laiton .
- Boîtier : acier.
- Lunette aluminium laqué noir sertie sur boîtier.
- Cadran aluminium laqué blanc, chiffres et traits noirs.
- Collerette avant acier nickelé.
- Vitre acrylique.
- Raccord laiton .

Sur demande
- Existe dans d'autres versions.

Quantité

CAD
+

D
NC
H0921-D63-AR-1/4-ACIER-SEC-1/0
63
-1/0
1/4"
62
29
47
14
80

D
NC
H0921-D63-AR-1/4-ACIER-SEC-0/1
63
0/1
1/4"
62
29
47
14
80

NC
NC
H0921-D63-AR-1/4-ACIER-SEC-0/1,6
63
0/1,6
1/4"
62
29
47
14
80

NC
NC
H0921-D63-AR-1/4-ACIER-SEC-0/2,5
63
0/2,5
1/4"
62
29
47
14
80

NC
NC
H0921-D63-AR-1/4-ACIER-SEC-0/4
63
0/4
1/4"
62
29
47
14
80

D
NC
H0921-D63-AR-1/4-ACIER-SEC-0/6
63
0/6
1/4"
62
29
47
14
80

D
NC
H0921-D63-AR-1/4-ACIER-SEC-0/10
63
0/10
1/4"
62
29
47
14
80

NC
NC
H0921-D63-AR-1/4-ACIER-SEC-0/16
63
0/16
1/4"
62
29
47
14
80

NC
NC
H0921-D63-AR-1/4-ACIER-SEC-0/25
63
0/25
1/4"
62
29
47
14
80

NC
NC
H0921-D63-AR-1/4-ACIER-SEC-0/40
63
0/40
1/4"
62
29
47
14
80

NC
NC
H0921-D63-AR-1/4-ACIER-SEC-0/60
63
0/60
1/4"
62
29
47
14
80
