H0921-RV-ACIER-SEC MANOMÈTRE BOÎTIER ACIER SEC DIAMÈTRE 100

Photos

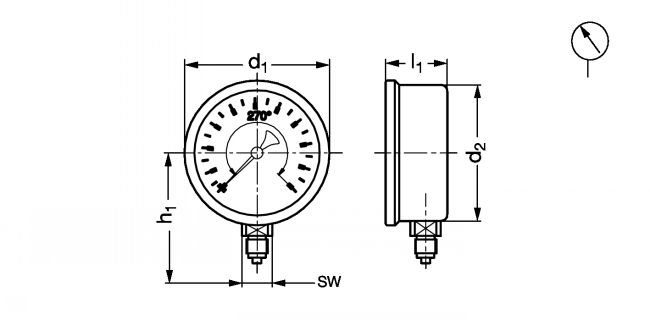

Dessins techniques

Informations

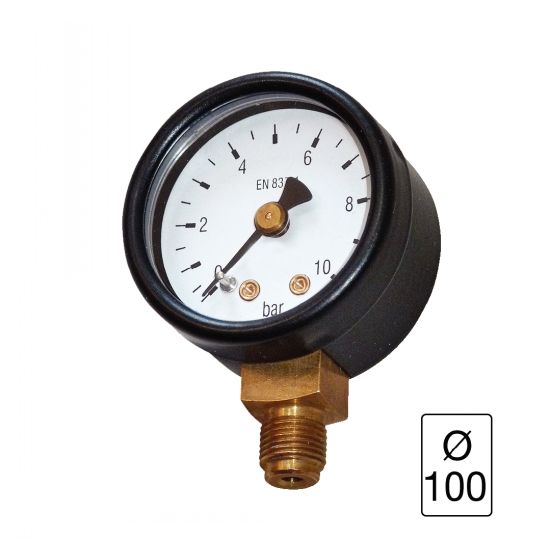

Manomètre boîtier acier sec - modèle H0921-RV - ACIER-SEC - diamètre 100

Utilisation
- Manomètres destinés aux applications pneumatiques et OEM.

Caractéristiques

Conception suivant la norme EN 837-1.
- Prise verticale (raccord en bas).
- Graduation : bars.
- Classe d'exactitude : 2,5% de l'étendue de mesure.
- Indice de protection IP 43.
- Température ambiante : -20°C à +60°C.
- Température fluide : -30°C à +100°C.

Matières
- Organe moteur : tube bronze.
- Mouvement laiton .
- Boîtier : acier.
- Lunette aluminium laqué noir sertie sur boîtier.
- Cadran aluminium laqué blanc, chiffres et traits noirs.
- Collerette avant acier nickelé.
- Vitre acrylique.
- Raccord laiton .

Sur demande
- Existe dans d'autres versions.

Quantité

CAD
+

D
NC
H0921-D100-RV-1/2-ACIER-SEC-1/0
100
-1/0
1/2"
99
31
71
14
205

NC
NC
H0921-D100-RV-1/2-ACIER-SEC-0/0,6
100
0/0,6
1/2"
99
31
71
14
205

NC
NC
H0921-D100-RV-1/2-ACIER-SEC-0/1
100
0/1
1/2"
99
31
71
14
205

D
NC
H0921-D100-RV-1/2-ACIER-SEC-0/1,6
100
0/1,6
1/2"
99
31
71
14
205

D
NC
H0921-D100-RV-1/2-ACIER-SEC-0/2,5
100
0/2,5
1/2"
99
31
71
14
205

D
NC
H0921-D100-RV-1/2-ACIER-SEC-0/4
100
0/4
1/2"
99
31
71
14
205

D
NC
H0921-D100-RV-1/2-ACIER-SEC-0/6
100
0/6
1/2"
99
31
71
14
205

NC
NC
H0921-D100-RV-1/2-ACIER-SEC-0/10
100
0/10
1/2"
99
31
71
14
205

D
NC
H0921-D100-RV-1/2-ACIER-SEC-0/16
100
0/16
1/2"
99
31
71
14
205

D
NC
H0921-D100-RV-1/2-ACIER-SEC-0/25
100
0/25
1/2"
99
31
71
14
205

NC
NC
H0921-D100-RV-1/2-ACIER-SEC-0/40
100
0/40
1/2"
99
31
71
14
205

NC
NC
H0921-D100-RV-1/2-ACIER-SEC-0/60
100
0/60
1/2"
99
31
71
14
205
