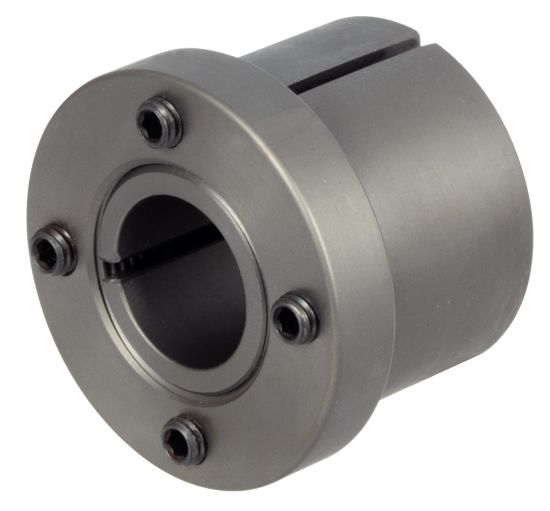

Manchon de serrage MSA, alésages 19 à 50 mm - A5-MSA

Manchon de serrage MSA alésages 19 à 50 mm - modèle A5-MSA

Matières
- Manchon : acier.
- Vis de serrage non remplassables.
- Éléments de serrage mécanique entièrement en acier, ne contenant aucun fluide de pression hydraulique.

Caractéristiques
- Concentricité : 0,02 mm.
- Tolérance : arbre h11à k6, moyeu H7 à H11.
- PW = Pression superficielle arbre ~ 90N/mm².
- PN = Pression superficielle moyeu ~ 70N/mm².
- Facteur de service fB pour différentes conditions d'exploitation (nous consulter).

Utilisation
- Pour fixer un moyeu, exemple : roue d'entraînement, rotor ou similaire sur un arbre.
- Pour couples moyens et forces axiales.
- Encombrement très faible.
- Autocentrant.
- Non autobloquant.
- Petit mouvement axial.

Avantages

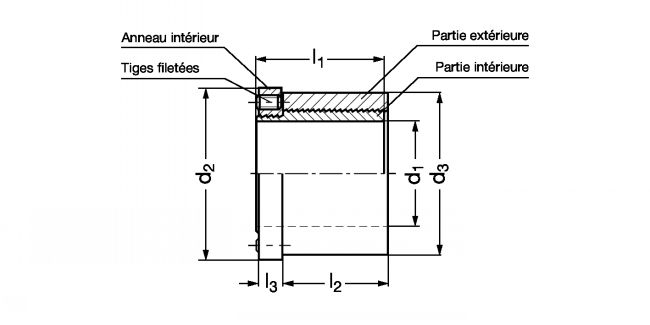

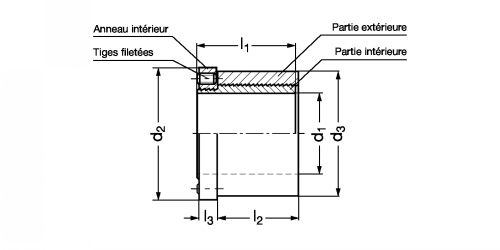

La partie intérieure et la partie extérieure sont munies d'un filet en dents de scie rainuré sur sa longueur. L'anneau intérieur aménagé dans la partie intérieure est pourvu de tiges filetées qui génèrent l'effet de blocage par leur serrage. Les manchons sont conçues pour des charges élevées. Ceci vaut tant dans le sens radial que dans le sens axial. Le défaut de circularité n'excède en général pas 0,02 mm.
Si une douille de serrage non rainurée sur sa partie extérieure doit être soudée avec une pièce, veuillez nous contacter.
Une rainure de clavette peut éventuellement être prévue sur l'arbre ; il faut simplement réaliser un ajustage.

Calcul du moyeu mini , dm = diamètre extérieur de la pièce à assembler.
Moyeu en acier : dm = 1,4 x d3.
Moyeu en fonte grise : dm = 2,0 x d3.
Moyeu en aluminium : dm = 2,5 x d3.

Les dimensions sont celles du manchon avant le montage.

dm = diamètre extérieur du moyeu d'assemblage
T = Couple transmissible si Fax=0.
Fax = Force axiale transmissible si T=0.
PN = Pression superficielle moyeu.
TA = Couple de serrage.
