Moyeu de serrage TOK A, 5 - 50 mm - A5-MSM

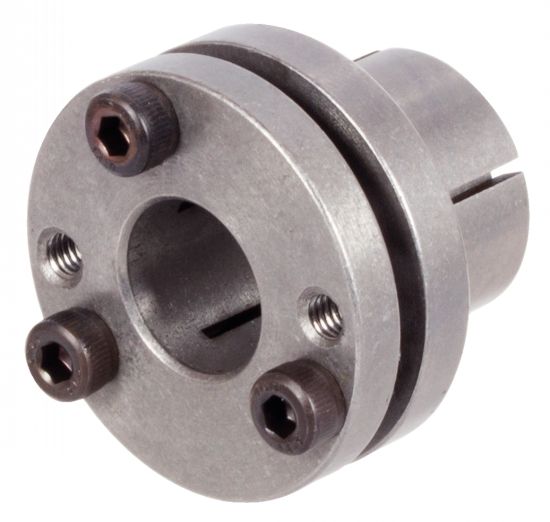

Manchon de serrage miniature MSM , alésages 6 à 14 mm - modèle A5-MSM

Matières
- Manchon : acier.
- Vis de serrage non remplassables.

Caractéristiques
- Si les vis sont serrées, la douille se dilate uniformément contre l'arbre et le moyeu, formant ainsi une liaison solide.
- Lors du desserrage des vis, la douille revient à sa position initiale de façon à pouvoir être aisément démontée.
- Concentricité : 0,02 mm.
- Tolérance : arbre k6-h10, moyeu H8.
- PW = Pression superficielle arbre ~ 90N/mm².
- PN = Pression superficielle moyeu ~ 70N/mm².

Montage
Le manchon aussi appelé douille est rapidement montée. Introduire la douille sur le moyeu, faire glisser sur l'arbre. Serrer à l'aide d'une clé dynamométrique.

Démontage
Enlever les vis de serrage. Visser ces vis dans les filetages d'extraction et chasser la douille.

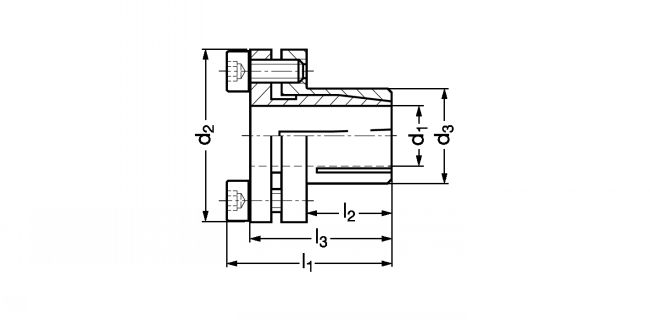

Les dimensions sont celles du manchon avant le montage.

T = couple transmissible pour une force axiale de 0 si les vis sont serrées à TA .
Fax = force axiale transmissible pour un couple de 0 si les vis sont serrées à TA .
TA = couple de serrage requis pour la vis.
