Manchon de réparation de portée d'arbre Speedi Sleeve® - E3-CR

E3-CR MANCHON DE RÉPARATION DE PORTÉE D'ARBRE SPEEDI SLEEVE®

Photos

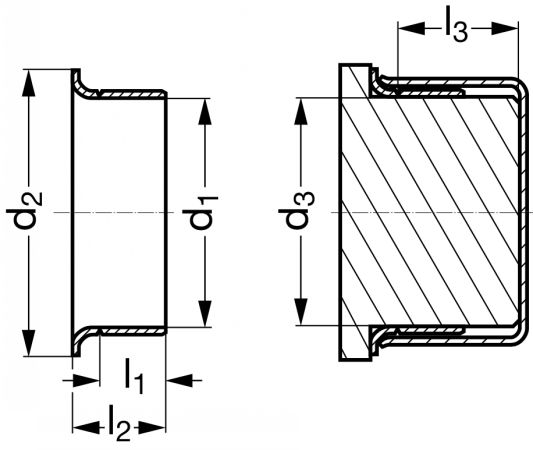

Dessins techniques

Informations

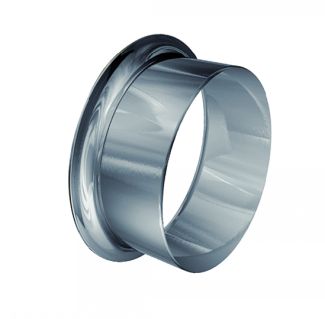

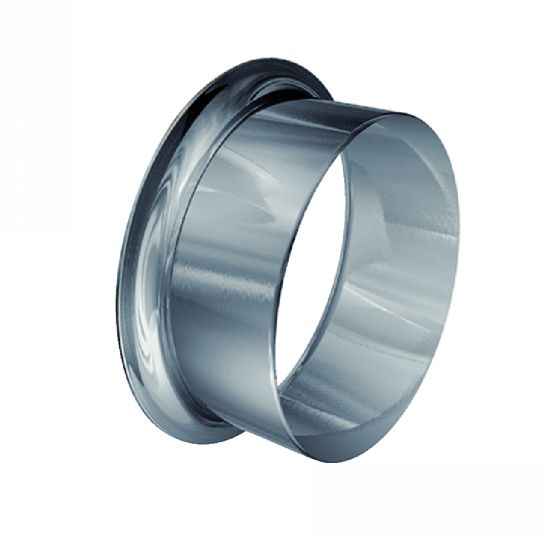

Manchon de réparation de portée d'arbre Speedi Sleeve® - modèle E3-CR

MATIERE
- Acier inoxydable supérieur (SAE 304)
- Dureté : 20 HRC
- Epaisseur : 0,254mm
- Etat de surface Ra : de 0,25 à 0,5 µm (selon la taille).
- Sans rainure de rectification (usiné sans directionalité.

UTILISATION
- Le manchon Speedi-Sleeve® ne doit pas être monté sur des cannelures, des logements de clavette, etc.
- Le diamètre d'arbre doit être compris entre les valeurs d3 mini et maxi pour un ajustement serré approprié.
- Les surfaces doivent être propres, sans bavures, ni aspérités.

SUR DEMANDE
- Autres dimensions.
Version avec dureté 85 HRC.

AVANTAGES

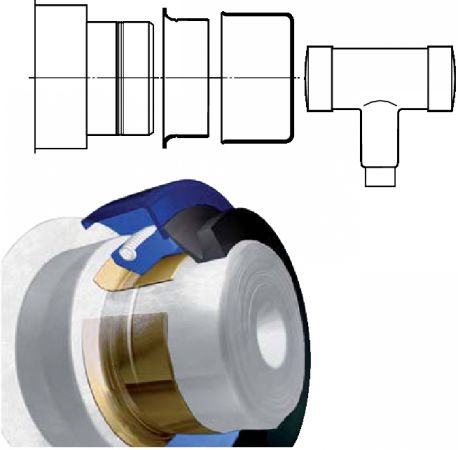

Vous remplacez une bague à lèvre ?
Si l'arbre est usé, le joint ne pourra pas assurer correctement sa fonction.
Grâce au manchon E3-CR : réparation immédiate, sans démontage.
Montage d'un joint neuf aux mêmes dimensions que le joint d'origine.

Quantité

CAD
+

D
NC
E3-CR-12-6
12
15,5
11,91
12,07
6
8,4
47,6

NC
NC
E3-CR-15-5
15
19,1
14,96
15,06
5
9
47,3

D
NC
E3-CR-17-8
17
22,2
16,94
17,04
8
11
50,8

NC
NC
E3-CR-18-8
17,93
24,4
17,88
18,01
8
11
46

NC
NC
E3-CR-19-8
19,05
24
19
19,1
8
11,1
50,8

D
NC
E3-CR-20-8
20
23,6
19,94
20,04
8
11
50,8

D
NC
E3-CR-22-8
22
30,2
21,87
22
8
12
46

D
NC
E3-CR-25-8
25
33
24,94
25,04
8
11
50,8

NC
NC
E3-CR-26-8
26,01
33,4
25,88
26,01
8
12
46

NC
NC
E3-CR-28-9,5
28
34,9
27,94
28,04
9,5
12,7
46,8

NC
NC
E3-CR-29,85-8
29,85
35,6
29,8
29,92
8
11,1
17,5

D
NC
E3-CR-30-8
30
35,6
29,95
30,07
8
11
17,5

NC
NC
E3-CR-32-8
32
38,1
31,92
32,08
8
11,1
17,5

D
NC
E3-CR-35-13
34,93
41,6
34,93
35,08
13
16
20,7

D
NC
E3-CR-38-13
38
45,2
37,85
38
13
17
25

NC
NC
E3-CR-39,42-11,1
39,42
47,2
39,34
39,5
11,1
14,3
25,8

D
NC
E3-CR-39,67-14,3
39,7
47,2
39,6
39,75
14,3
17,5
25,8

D
NC
E3-CR-40-13
40,08
47
39,93
40,08
13
16
26

D
NC
E3-CR-42-14,3
41,9
53
41,83
42
14,3
17,5
21

D
NC
E3-CR-44,45-9,5
44,45
52,2
44,37
44,53
9,5
12,7
20,7

D
NC
E3-CR-45-14
45
53
44,93
45,09
14
17
20,6

D
NC
E3-CR-48-14
48,03
56
47,93
48,09
14
17
25

D
NC
E3-CR-50-14
50
57
49,91
50,06
14
17
25

D
NC
E3-CR-55-20
55
62
54,91
55,07
20
23
31,8

NC
NC
E3-CR-57,20-8
57,15
64,3
57,12
57,28
8
11,1
33,4

D
NC
E3-CR-60-20
60
70,7
59,92
60,07
20
23
37,3

D
NC
E3-CR-60-9,4
60
70,7
59,92
60,07
9,4
11,4
34,9

NC
NC
E3-CR-62-12,7
61,93
71,8
61,85
62
12,7
15,9
36,1

D
NC
E3-CR-65-20
65
72,4
64,92
65,08
20
23
34,9

D
NC
E3-CR-70-10,3
69,85
79,4
69,85
70
10,3
14,3
31,8

D
NC
E3-CR-70-20
70
79,4
69,93
70,08
20
24
31,8

NC
NC
E3-CR-75-15,1
75
83,1
74,93
75,08
15,1
17,5
27,5

D
NC
E3-CR-75-22
75
84
74,93
75,08
22
26
33,4

NC
NC
E3-CR-76-20,6
76,02
85,1
75,95
76,1
20,6
25,4
32,5

NC
NC
E3-CR-80-19,1
79,91
89,9
79,81
80,01
19,1
22,5
34,9

D
NC
E3-CR-80-21
80
90
79,91
80,09
21
24
34,9

D
NC
E3-CR-85-21
84,89
94
84,76
85,01
21
25
35

D
NC
E3-CR-90-18
90
101,6
89,91
90,07
18
23
46

NC
NC
E3-CR-90-23
90
101,6
89,91
90,07
23
28
44,5

D
NC
E3-CR-95-21
95
102,2
94,92
95,08
21
24
45,7

NC
NC
E3-CR-100-20,6
100
109,5
99,95
100,11
20,6
25,4
52

D
NC
E3-CR-105-20
105
113,5
104,9
105,1
20
23,2
35

D
NC
E3-CR-110-12,9
109,93
125
109,91
110,11
12,9
16,5
32

NC
NC
E3-CR-115-20,6
115
127
114,89
115,09
20,6
23,8
32

D
NC
E3-CR-120-20
120
129,8
119,89
120,09
20
25
32

NC
NC
E3-CR-125-10
125
137,2
124,89
125,1
10
14
36,5

NC
NC
E3-CR-125-26
125
137,2
124,89
125,1
26
32
36,5

D
NC
E3-CR-130-19,1
129,9
139,5
129,79
130
19,1
23,8
30

NC
NC
E3-CR-135-20,5
134,95
145,7
134,8
135
20,5
25,4
31,8

NC
NC
E3-CR-140-20,5
140
151
139,9
140,11
20,5
25,4
31,8

NC
NC
E3-CR-150-26
150
159
149,75
150,01
26
30
32,5

NC
NC
E3-CR-155-26
154,86
167
154,75
155
26
30
33

NC
NC
E3-CR-160-25,4
160
171,4
159,74
160
25,4
31,8
35

NC
NC
E3-CR-180-33
180,01
190,5
179,75
180,01
33
38
44,5

NC
NC
E3-CR-200-34,5
200,03
212,7
199,87
200,13
34,5
38,1
44,5
