Mamelon égal/inégal mâle/mâle BSP conique - PARKER LEGRIS 1821

LEGRIS 1821 MAMELON ÉGAL/INÉGAL MÂLE/MÂLE BSP CONIQUE

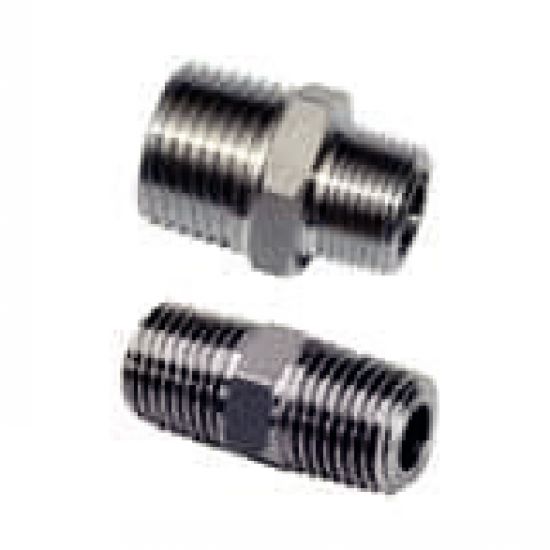

Photos

Mamelon égal/inégal mâle/mâle BSP conique - LEGRIS 1821

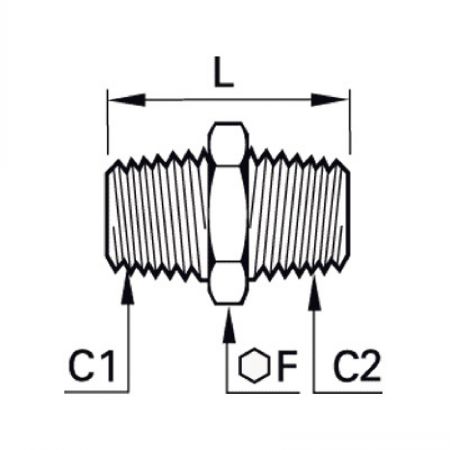

Dessins techniques

Mamelon égal/inégal mâle/mâle BSP conique - LEGRIS 1821 - Plan
LEGRIS
EXEMPLE DE COMMANDE : Référence
1821 10 10

Informations

Mamelon égal/inégal mâle/mâle BSP conique - modèle PARKER LEGRIS 1821

MATIERE
-Corps : acier inox 316L
UTILISATION
- Pression maxi: 150 bar
- Température d'utilisation: -20°C à +180°C

Documents

Schéma 0

Quantité

CAD
+

NC
NC
1821 10 10
R1/8"
R1/8"
12
19

D
NC
1821 13 10
R1/4"
R1/8"
14
23,5

D
NC
1821 13 13
R1/4"
R1/4"
14
27

NC
NC
1821 17 13
R3/8"
R1/4"
17
27,5

NC
NC
1821 17 17
R3/8"
R3/8"
17
28

NC
NC
1821 21 17
R1/2"
R3/8"
22
32,5

D
NC
1821 21 21
R1/2"
R1/2"
22
36

NC
NC
1821 27 21
R3/4"
R1/2"
27
41

NC
NC
1821 27 27
R3/4"
R3/4"
27
42

NC
NC
1821 34 27
R1"
R3/4"
36
46

NC
NC
1821 34 34
R1"
R1"
36
48
