E6-15 JOINT V-RING PROFIL A POUR ARBRE TOURNANT À EFFET AXIAL NITRILE NBR

Photos

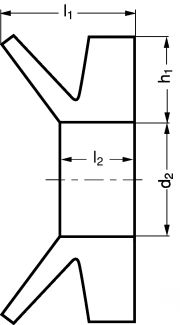

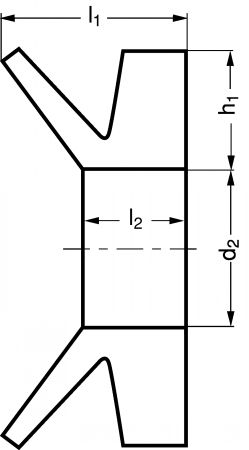

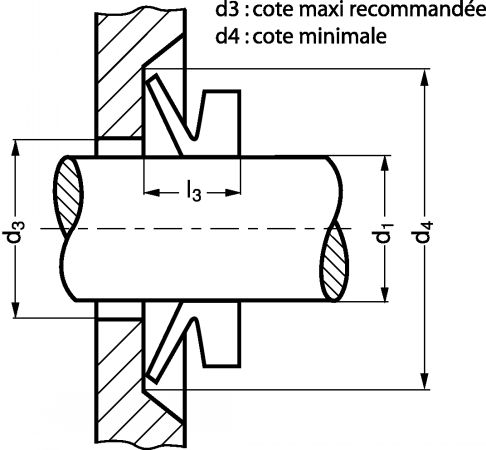

Dessins techniques

Informations

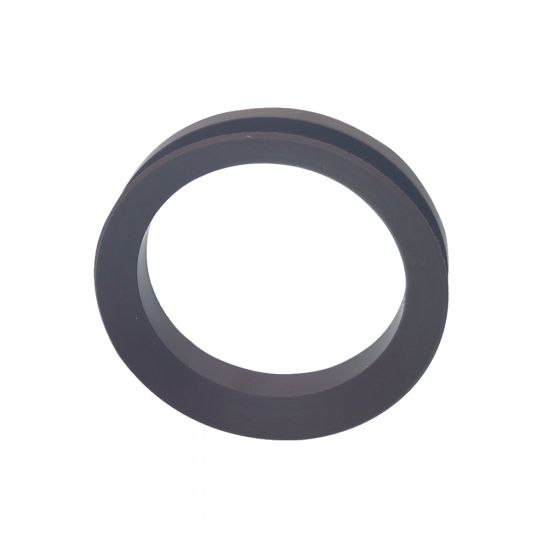

Joint V-ring profil A pour arbre tournant à effet axial Nitrile NBR - modèle E6-15

UTILISATION

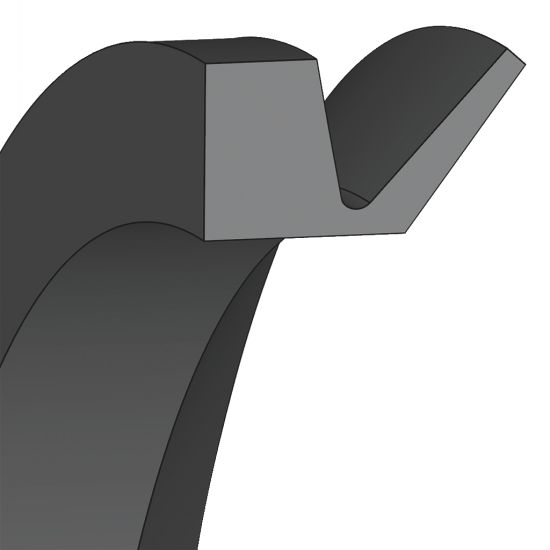

- Comporte une lèvre d'étanchéité flexible frottant sur une piste perpendiculaire à l'axe de l'arbre.
- Ne supporte pas la pression.
- Plage de température : de - 40°C à + 100°C.

Quantité

CAD
+
CAD
D
NC
E6-15-03
2,7:3,5
2,5
d1+1
d1+4
3
2,1
2,5
1.5 ±0.3
CAD
NC
NC
E6-15-04
3,5:4,5
3,2
d1+1
d1+6
3,7
2,4
3
2 ±0.4
CAD
NC
NC
E6-15-05
4,5:5,5
4
d1+1
d1+6
3,7
2,4
3
2 ±0.4
CAD
D
NC
E6-15-06
5,5:6,5
5
d1+1
d1+6
3,7
2,4
3
2 ±0.4
CAD
NC
NC
E6-15-07
6,5:8
6
d1+1
d1+6
3,7
2,4
3
2 ±0.4
CAD
D
NC
E6-15-08
8:9,5
7
d1+1
d1+6
3,7
2,4
3
2 ±0.4
CAD
D
NC
E6-15-10
9,5:11,5
9
d1+2
d1+9
5,5
3,4
4,5
3 ±0.6
CAD
D
NC
E6-15-12
11,5:12,5
10,5
d1+2
d1+9
5,5
3,4
4,5
3 ±0.6
CAD
D
NC
E6-15-14
13,5:15,5
12,5
d1+2
d1+9
5,5
3,4
4,5
3 ±0.6
CAD
D
NC
E6-15-16
15,5:17,5
14
d1+2
d1+9
5,5
3,4
4,5
3 ±0.6
CAD
D
NC
E6-15-18
17,5:19
16
d1+2
d1+9
5,5
3,4
4,5
3 ±0.6
CAD
D
NC
E6-15-20
19:21
18
d1+2
d1+12
7,5
4,7
6
4 ±0.8
CAD
D
NC
E6-15-22
21:24
20
d1+2
d1+12
7,5
4,7
6
4 ±0.8
CAD
D
NC
E6-15-25
24:27
22
d1+2
d1+12
7,5
4,7
6
4 ±0.8
CAD
D
NC
E6-15-28
27:29
25
d1+3
d1+12
7,5
4,7
6
4 ±0.8
CAD
D
NC
E6-15-30
29:31
27
d1+3
d1+12
7,5
4,7
6
4 ±0.8
CAD
D
NC
E6-15-32
31:33
29
d1+3
d1+12
7,5
4,7
6
4 ±0.8
CAD
D
NC
E6-15-35
33:36
31
d1+3
d1+12
7,5
4,7
6
4 ±0.8
CAD
D
NC
E6-15-38
36:38
34
d1+3
d1+12
7,5
4,7
6
4 ±0.8
CAD
D
NC
E6-15-40
38:43
36
d1+3
d1+15
9
5,5
7
5 ±1
CAD
D
NC
E6-15-45
43:48
40
d1+3
d1+15
9
5,5
7
5 ±1
CAD
D
NC
E6-15-50
48:53
45
d1+3
d1+15
9
5,5
7
5 ±1
CAD
D
NC
E6-15-55
53:58
49
d1+3
d1+15
9
5,5
7
5 ±1
CAD
D
NC
E6-15-60
58:63
54
d1+3
d1+15
9
5,5
7
5 ±1
CAD
D
NC
E6-15-65
63:68
58
d1+3
d1+15
9
5,5
7
5 ±1
CAD
D
NC
E6-15-70
68:73
63
d1+4
d1+18
11
6,8
9
6 ±1.2
CAD
D
NC
E6-15-75
73:78
67
d1+4
d1+18
11
6,8
9
6 ±1.2
CAD
D
NC
E6-15-80
78:83
72
d1+4
d1+18
11
6,8
9
6 ±1.2
CAD
D
NC
E6-15-85
83:88
76
d1+4
d1+18
11
6,8
9
6 ±1.2
CAD
D
NC
E6-15-90
88:93
81
d1+4
d1+18
11
6,8
9
6 ±1.2
CAD
D
NC
E6-15-95
93:98
85
d1+4
d1+18
11
6,8
9
6 ±1.2
CAD
D
NC
E6-15-100
98:105
90
d1+4
d1+18
11
6,8
9
6 ±1.2
CAD
D
NC
E6-15-110
105:115
99
d1+4
d1+21
12,8
7,9
10,5
7 ±1.6
CAD
D
NC
E6-15-120
115:125
108
d1+4
d1+21
12,8
7,9
10,5
7 ±1.6
CAD
D
NC
E6-15-130
125:135
117
d1+4
d1+21
12,8
7,9
10,5
7 ±1.6
CAD
D
NC
E6-15-140
135:145
126
d1+4
d1+21
12,8
7,9
10,5
7 ±1.6
CAD
D
NC
E6-15-150
145:155
135
d1+4
d1+21
12,8
7,9
10,5
7 ±1.6
CAD
D
NC
E6-15-160
155:165
144
d1+5
d1+24
14,5
9
12
8 ±1.8
CAD
D
NC
E6-15-170
165:175
153
d1+5
d1+24
14,5
9
12
8 ±1.8
CAD
D
NC
E6-15-180
175:185
162
d1+5
d1+24
14,5
9
12
8 ±1.8
CAD
NC
NC
E6-15-190
185:195
171
d1+5
d1+24
14,5
9
12
8 ±1.8
CAD
NC
NC
E6-15-199
195:210
180
d1+5
d1+24
14,5
9
12
8 ±1.8
CAD
NC
NC
E6-15-200
190:210
180
d1+10
d1+45
25
14,3
20
15 ±4
CAD
NC
NC
E6-15-220
210:235
198
d1+10
d1+45
25
14,3
20
15 ±4
CAD
NC
NC
E6-15-250
235:265
225
d1+10
d1+45
25
14,3
20
15 ±4
CAD
NC
NC
E6-15-275
265:290
247
d1+10
d1+45
25
14,3
20
15 ±4
CAD
NC
NC
E6-15-300
290:310
270
d1+10
d1+45
25
14,3
20
15 ±4
CAD
NC
NC
E6-15-325
310:335
292
d1+10
d1+45
25
14,3
20
15 ±4
CAD
NC
NC
E6-15-350
335:365
315
d1+10
d1+45
25
14,3
20
15 ±4
CAD
NC
NC
E6-15-375
365:390
337
d1+10
d1+45
25
14,3
20
15 ±4
CAD
NC
NC
E6-15-400
390:430
360
d1+10
d1+45
25
14,3
20
15 ±4
CAD
NC
NC
E6-15-450
430:480
405
d1+10
d1+45
25
14,3
20
15 ±4
CAD
NC
NC
E6-15-500
480:530
450
d1+10
d1+45
25
14,3
20
15 ±4
CAD
NC
NC
E6-15-550
530:580
495
d1+10
d1+45
25
14,3
20
15 ±4
CAD
NC
NC
E6-15-600
580:630
540
d1+10
d1+45
25
14,3
20
15 ±4
