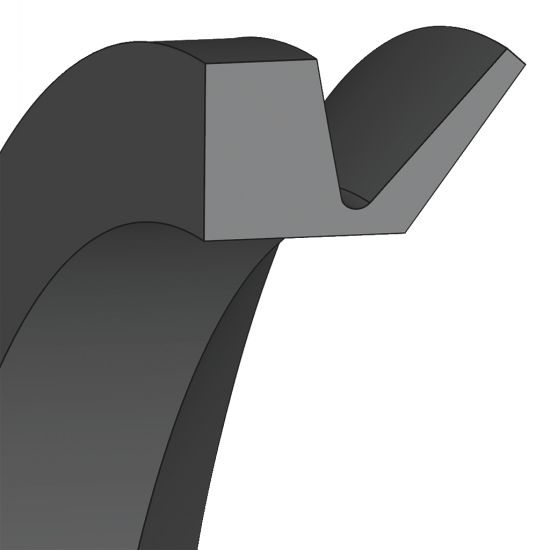

Joint V-ring profil A pour arbre tournant à effet axial Elastomère fluore FPM - modèle E6-155

UTILISATION
- Comporte une lèvre d'étanchéité flexible frottant sur une piste perpendiculaire à l'axe de l'arbre.
- Ne supporte pas la pression.
- Plage de température : de - 20°C à + 200°C.

Quantité

CAD
+
CAD
NC
NC
E6-155-18
17,5:19
16
d1+2
d1+9
5,5
3,4
4,5
3 ±0.6
CAD
NC
NC
E6-155-30
29:31
27
d1+3
d1+12
7,5
4,7
6
4 ±0.8
CAD
NC
NC
E6-155-35
33:36
31
d1+3
d1+12
7,5
4,7
6
4 ±0.8
CAD
NC
NC
E6-155-40
38:43
36
d1+3
d1+15
9
5,5
7
5 ±1
CAD
NC
NC
E6-155-45
43:48
40
d1+3
d1+15
9
5,5
7
5 ±1
CAD
D
NC
E6-155-50
48:53
45
d1+3
d1+15
9
5,5
7
5 ±1
CAD
NC
NC
E6-155-55
53:58
49
d1+3
d1+15
9
5,5
7
5 ±1
CAD
NC
NC
E6-155-60
58:63
54
d1+3
d1+15
9
5,5
7
5 ±1
CAD
NC
NC
E6-155-80
78:83
72
d1+4
d1+18
11
6,8
9
6 ±1.2
CAD
NC
NC
E6-155-85
83:88
76
d1+4
d1+18
11
6,8
9
6 ±1.2
CAD
NC
NC
E6-155-90
88:93
81
d1+4
d1+18
11
6,8
9
6 ±1.2
CAD
NC
NC
E6-155-95
93:98
85
d1+4
d1+18
11
6,8
9
6 ±1.2
CAD
NC
NC
E6-155-100
98:105
90
d1+4
d1+18
11
6,8
9
6 ±1.2
CAD
D
NC
E6-155-110
105:115
99
d1+4
d1+21
12,8
7,9
10,5
7 ±1.6
CAD
NC
NC
E6-155-170
165:175
153
d1+5
d1+24
14,5
9
12
8 ±1.8
