Joint de cardan à rotule - A5-34

A5-34 JOINT DE CARDAN À ROTULE

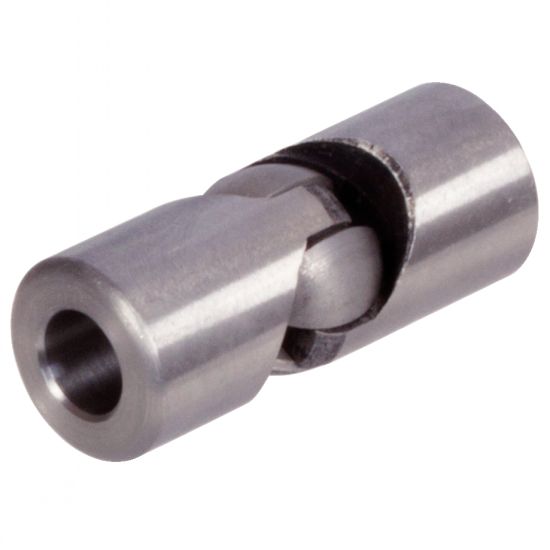

Photos

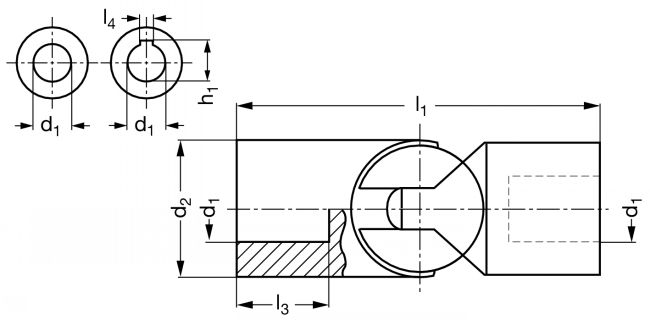

Dessins techniques

Informations

Joint de cardan à rotule - modèle A5-34

Matière
- Acier 11SMnPb30K.
Utilisation
- Ces joints de cardan sont conçus pour des applications à faible vitesse (maxi 500 tr/min).
- Le couple maxi correspondant repris dans le tableau ci-dessous, n'est utilisable que pour une marche intermittente.
- Pour sélectionner la bonne taille du joint de cardan dans d'autres circonstances, il faut en plus contrôler que le produit «vitesse x angle» ne dépasse pas la valeur 500 (exemple : angle 10°, vitesse 50 tr/min). Si le couple réel n'atteint que 50% du couple catalogue le produit «vitesse x angle» est limité à 4000.
- Angle maximum simple a = 35°.
- Températures : -10°C à + 160°C.
- Cardan démontable.

Quantité

CAD
+
CAD
D
NC
A5-34-6
Trou lisse
6
13
10
35
-
-
6
0,03
CAD
D
NC
A5-34-8
Trou lisse
8
16
10
40
-
-
8
0,05
CAD
NC
NC
A5-34-8-C
Avec rainure DIN 6885-1
8
16
10
40
2
9
8
0,05
CAD
D
NC
A5-34-10
Trou lisse
10
20
13
50
-
-
20
0,09
CAD
NC
NC
A5-34-10-C
Avec rainure DIN 6885-1
10
20
13
50
3
11,4
20
0,09
CAD
NC
NC
A5-34-12
Trou lisse
12
24
14
60
-
-
30
0,14
CAD
NC
NC
A5-34-12-C
Avec rainure DIN 6885-1
12
24
14
60
4
13,8
30
0,14
CAD
D
NC
A5-34-14
Trou lisse
14
28
17
70
-
-
50
0,24
CAD
NC
NC
A5-34-14-C
Avec rainure DIN 6885-1
14
28
17
70
5
16,3
50
0,24
CAD
NC
NC
A5-34-16
Trou lisse
16
32
19
80
-
-
60
0,36
CAD
NC
NC
A5-34-16-C
Avec rainure DIN 6885-1
16
32
19
80
5
18,3
60
0,36
CAD
NC
NC
A5-34-18
Trou lisse
18
36
22
90
-
-
120
0,52
CAD
NC
NC
A5-34-18-C
Avec rainure DIN 6885-1
18
36
22
90
6
20,8
120
0,52
CAD
D
NC
A5-34-20
Trou lisse
20
40
24
100
-
-
160
0,71
CAD
NC
NC
A5-34-20-C
Avec rainure DIN 6885-1
20
40
24
100
6
22,8
160
0,71
CAD
NC
NC
A5-34-22
Trou lisse
22
45
26
110
-
-
200
1,1
CAD
NC
NC
A5-34-22-C
Avec rainure DIN 6885-1
22
22
26
110
6
24,8
200
1,1
CAD
D
NC
A5-34-25
Trou lisse
25
50
30
125
-
-
290
1,3
CAD
NC
NC
A5-34-25-C
Avec rainure DIN 6885-1
25
50
30
125
8
28,3
290
1,3
CAD
NC
NC
A5-34-30
Trou lisse
30
55
35
135
-
-
440
1,7
CAD
NC
NC
A5-34-30-C
Avec rainure DIN 6885-1
30
55
35
135
8
33,3
440
1,7
CAD
NC
NC
A5-34-35
Trou lisse
35
60
42
165
-
-
520
2,2
CAD
NC
NC
A5-34-40
Trou lisse
40
65
46
190
-
-
700
3
CAD
NC
NC
A5-34-45
Trou lisse
45
70
52
210
-
-
820
4,3
