A5-472 JOINT DE CARDAN DOUBLE DE PRÉCISION

Photos

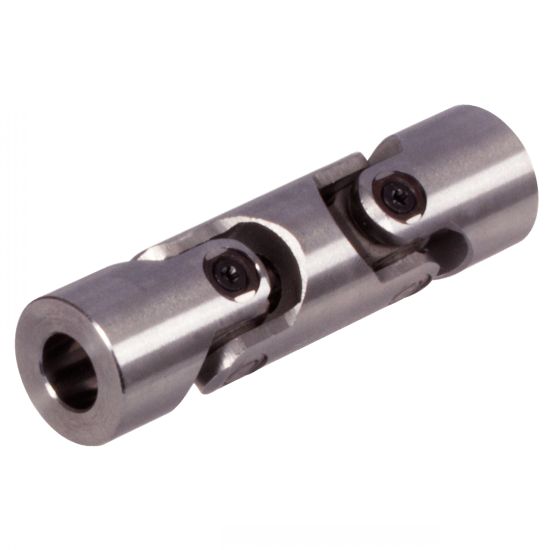

Joint de cardan double de précision

Dessins techniques

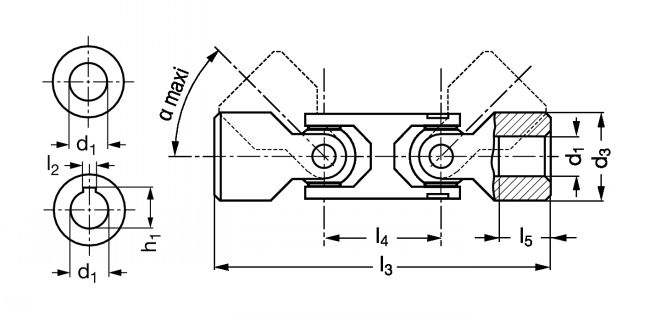

Joint de cardan double de précision - Plan
Direct Transmission
EXEMPLE DE COMMANDE : Référence
A5-472-6

Informations

Joint de cardan double de précision - modèle A5-472

Matières
- Acier 35SMnPb10.
- Palier 18NiCrMo5Pb.
Caractéristiques
- Selon DIN 808.
Utilisation
- Angle maximum simple a = 45°.

Documents

Schéma 0

Quantité

CAD
+
CAD
NC
NC
A5-472-6
Trou lisse
6
16
61
27
9
-
-
0,07
6,3
5,8
4,9
-
CAD
NC
NC
A5-472-8
Trou lisse
8
16
67
27
11
-
-
0,07
12,6
9
7,2
4,8
CAD
D
NC
A5-472-8-C
Avec rainure DIN 6885-1
8
16
67
27
11
2
9
0,07
12,6
9
7,2
4,8
CAD
D
NC
A5-472-10
Trou lisse
10
20
75
30
10
-
-
0,08
22
15,3
11,7
6,7
CAD
NC
NC
A5-472-10-C
Avec rainure DIN 6885-1
10
20
75
30
10
3
11,4
0,08
22
15,3
11,7
6,7
CAD
D
NC
A5-472-12
Trou lisse
12
22
74
29
11
-
-
0,13
33
22
17
9,7
CAD
D
NC
A5-472-14
Trou lisse
14
25
85
33
13
-
-
0,19
56
33
22
15,6
CAD
D
NC
A5-472-16
Trou lisse
16
29
100
35
19
-
-
0,31
89
56
47
34,4
CAD
D
NC
A5-472-18
Trou lisse
18
32
112
39
20
-
-
0,44
112
109
75
47
CAD
D
NC
A5-472-20
Trou lisse
20
40
128
46
19
-
-
0,82
312
218
125
-
CAD
D
NC
A5-472-22
Trou lisse
22
40
145
48
25
-
-
0,94
312
218
125
-
CAD
NC
NC
A5-472-25
Trou lisse
25
50
163
59
24
-
-
1,56
499
312
187
-
CAD
NC
NC
A5-472-30
Trou lisse
30
58
182
66
28
-
-
2,43
562
343
203
-
CAD
NC
NC
A5-472-35
Trou lisse
35
70
212
78
32
-
-
4,01
593
390
226
-
CAD
D
NC
A5-472-40
Trou lisse
40
80
245
95
38
-
-
6,55
655
437
281
-

1. Alésage traversant.
