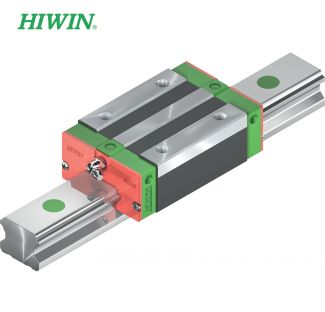

Guidage à rouleaux très forte capacité - Etroit - modèle B22-GRXE-H/HN

Exécution
- Précharge standard Z2 : forte (12 % de la charge de base dynamique C).
- Rigidité et capacité porteuse très élevée dans l'ensemble des 4 sens de charge.
- Si L > L maxi, le rail est livré en plusieurs tronçons repérés (usinage AR).
- Interchangeabilité : rails et chariots peuvent être commandés et livrés séparément.

Utilisation
- Machines-outils, centres d'usinage, robots industriels, unités de transfert forte capacité...

Sur demande
- Différentes variantes de joints avec ou sans déflecteur métallique.
