Guidage linéaire à billes - B3-061 - ACCURIDE

B3-061 GUIDAGE LINÉAIRE À BILLES CHARGE MAXI PAR PAIRE : 50 À 60 KG

Photos

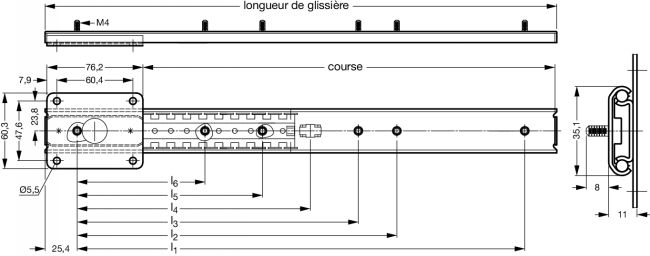

Dessins techniques

Informations

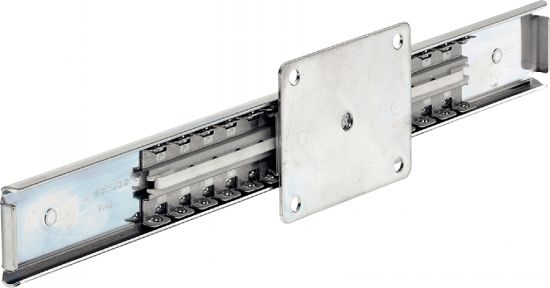

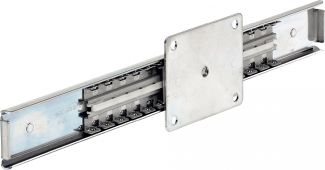

Guidage linéaire à billes Charge maxi par paire : 50 à 60 Kg - modèle B3-061 - ACCURIDE

Matières
- Chemin de roulement en acier laminé à froid zingué passivé noir.
- Cages à billes auto-nettoyantes en acier laminé à froid.
- Billes de précision en acier au carbone.
- Lubrification permanente de -20°C à 110°C.

Utilisation
- Guidage linéaire précis sur toute sa course.
- Curseur mobile en prise permanente sur le train de billes.
- Guidage linéaire vendu individuellement.
- Peut être utilisé en position verticale pour servir de guidage sans support de charge.
- L'adjonction d'une courroie permet la synchronisation des éléments mobiles du guidage linéaire.
- Montage à plat : charge jusqu'à 60 kg.
- Montage sur chant : charge jusqu'à 50 kg.

Montage
- Le guidage linéaire se monte indifféremment à gauche ou à droite.
- Tous les points de fixation doivent être utilisés pour obtenir la charge maximale.
- Vis recommandée : M5.
- La tête des vis de fixation ne doit pas excéder 2,5 mm en hauteur et 9,6 mm en diamètre.

Quantité

CAD
+

D
NC
B3-061-30
305
226
254
-
165,1
127
-
88,9
60
50

NC
NC
B3-061-35
356
276
304,8
-
203,2
152,4
-
101,6
60
50

NC
NC
B3-061-40
406
327
355,6
-
254
177,8
-
101,6
60
50

NC
NC
B3-061-45
457
378
406,4
-
279,4
203,2
-
127
60
50

D
NC
B3-061-50
508
429
457,2
-
304,8
228,6
-
152,4
60
50

D
NC
B3-061-55
559
480
508
-
330,2
254
-
177,8
60
50

D
NC
B3-061-60
610
530
558,8
457,2
355,6
279,4
203,2
101,6
60
50

D
NC
B3-061-65
660
581
609,6
482,6
355,6
304,8
254
127
60
50

D
NC
B3-061-70
711
632
660,4
533,4
406,4
330,2
254
127
60
50

NC
NC
B3-061-80
813
734
762
609,6
457,2
381
304
152,4
60
50

D
NC
B3-061-90
914
835
863,6
685,8
508
431,8
355,6
177,8
60
50

NC
NC
B3-061-100
1016
937
965,2
762
558,8
482,6
406,4
203,2
60
50
