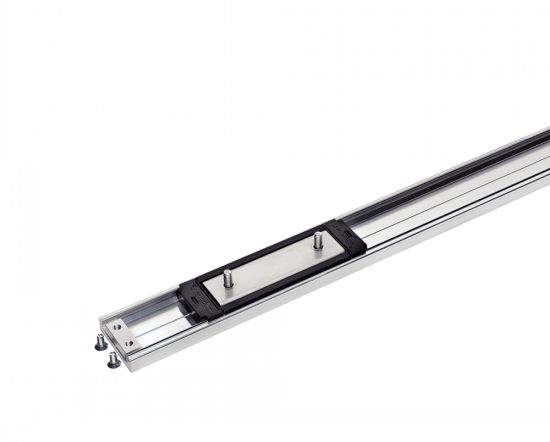

B3-065 GUIDAGE LINÉAIRE AVEC PATIN À RECIRCULATION DE BILLES

Photos

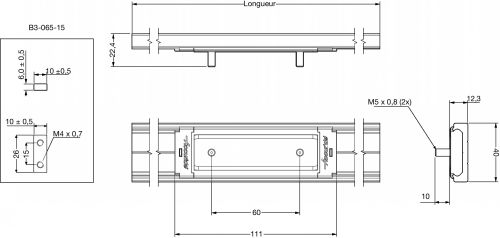

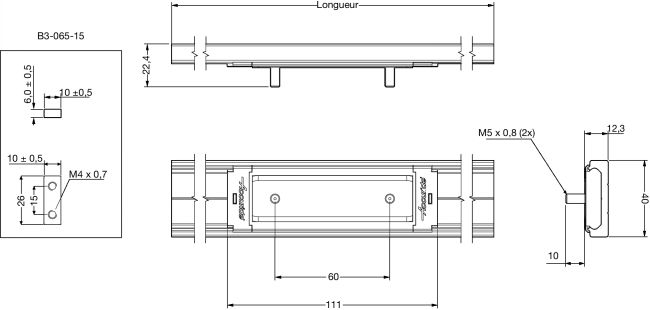

Dessins techniques

Informations

MATIERE
- Rail en aluminium série 6000, longueurs de 1,2 m et 2,4 m, sans trous de fixation.
- Patin :
. billes en acier inoxydable.
. billes en polymère : sans graisse, mouvement silencieux.
- Résistant à la corrosion.
- Résistant à la poussière et à la saleté.

UTILISATION
- Patins à recirculation de billes vendus séparément :
- Possibilité de très grandes longueurs de rail.
- Butées de fin de course vendues séparément.

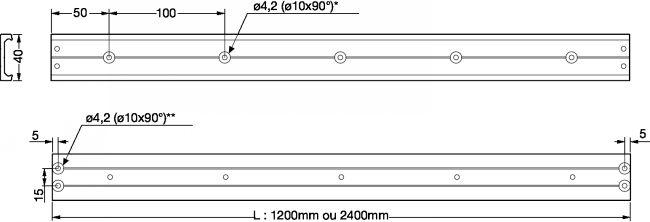

- Perçage des trous de fixation : Gabarit B3-065-17.

SUR DEMANDE
- Disponible avec trous de fixation.

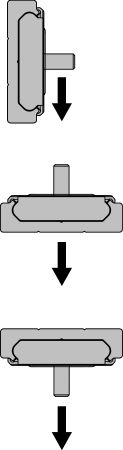

- Divers montages en option.

LectureVidéo Guidage linéaire avec patin à recirculation de billes

Quantité

CAD
+

D
NC
B3-065-120
Rail longueur 1,2m (sans trous de fixation)

D
NC
B3-065-240
Rail longueur 2,4m (sans trous de fixation)

D
NC
B3-065-15
Butée d'extrémité (1 butée + 2 vis)

D
NC
B3-065-11
Patin à billes polymère

D
NC
B3-065-13
Patin à billes acier inoxydable

NC
NC
B3-065-17
Gabarit de perçage
