B2-CZAU - B2-CXXU GUIDAGE À GALETS ÉCONOMIQUE ZINGUÉ OU INOX EN U

Photos

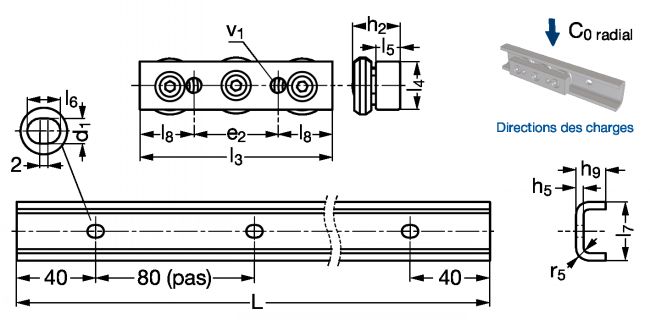

Dessins techniques

Informations

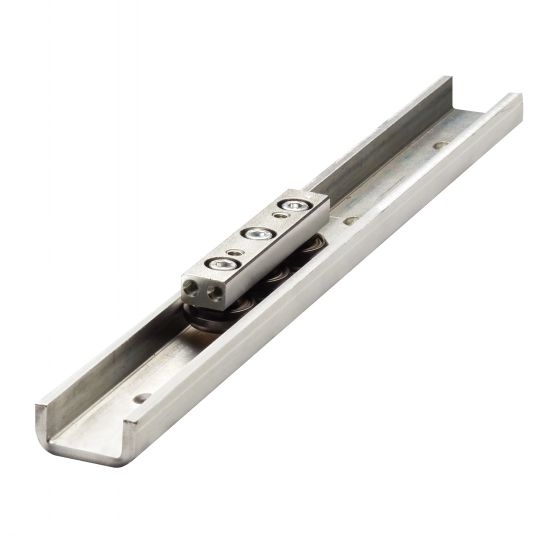

Guidage à galets économiques zingué ou inox en U - Rollon - modèle B2-CZAU - B2-CXXU

Caractéristiques
- Grande compacité.
- Rail suiveur (forme U).
- Guidage sans jeu grâce au galet central monté sur excentrique.
- Chariot avec racleurs frontaux pour fonctionnement en ambiance polluée.
- 2 versions disponibles :
. économique (CZAU + RZ) / chariot et rail zingués.
. inox (CXXU + RX) / chariot et rail en acier inoxydable (AISI 316L) avec galets étanches acier inoxydable (AISI 440) .
- Résistance à la corrosion : eau, huiles minérales, méthanol, solvants, détergents...
- Température maximale : 120°C (zingué) / 100°C ( inox ).
- Vitesse maximale : 1,5 m/s.
- Fixation du rail par vis M5 ISO 7380 (non fournies).
Applications
- Guidage de portes.
- Dispositifs ergonomiques.
- Machines spéciales.
- Machines didactiques.
- Machines à bois.

Quantité

CAD
+

D
NC
B2-CZAU-3080-ZZ
Chariot zingué
19,9
80
20
10
22,5
35
M5
-
-
-
-
-
-
-
160
-
87
-

D
NC
B2-CXXU-3080-PP
Chariot inox
19,9
80
20
10
22,5
35
M5
-
-
-
-
-
-
-
160
-
80
-

D
NC
B2-RZU-30-1040
Rail zingué
-
-
-
-
-
-
-
8,4 31,8
31,8
4 16
16
6,4
7
1040
-
1,39
-
-

NC
NC
B2-RZU-30-2080
Rail zingué
-
-
-
-
-
-
-
8,4 31,8
31,8
4 16
16
6,4
7
2080
-
1,39
-
-

NC
NC
B2-RZU-30-3120
Rail zingué
-
-
-
-
-
-
-
8,4 31,8
31,8
4 16
16
6,4
7
3120
-
1,39
-
-

D
NC
B2-RXU-30-1040
Rail inox
-
-
-
-
-
-
-
8,4 31,8
31,8
4 16
16
6,4
7
1040
-
1,39
-
-

NC
NC
B2-RXU-30-2080
Rail inox
-
-
-
-
-
-
-
8,4 31,8
31,8
4 16
16
6,4
7
2080
-
1,39
-
-

NC
NC
B2-RXU-30-3120
Rail inox
-
-
-
-
-
-
-
8,4 31,8
31,8
4 16
16
6,4
7
3120
-
1,39
-
-

D
NC
B2-CZAU-45120-ZZ
Chariot zingué
26,4
120
25
12
32,5
55
M8
-
-
-
-
-
-
-
450
-
174
-

NC
NC
B2-CXXU-45120-PP
Chariot inox
26,4
120
25
12
32,5
55
M8
-
-
-
-
-
-
-
450
-
160
-

D
NC
B2-RZU-45-1040
Rail zingué
-
-
-
-
-
-
-
11
44,8
4,5
24,5
9
9,5
1040
-
2,79
-
-

NC
NC
B2-RZU-45-2080
Rail zingué
-
-
-
-
-
-
-
11
44,8
4,5
24,5
9
9,5
2080
-
2,79
-
-

NC
NC
B2-RZU-45-3120
Rail zingué
-
-
-
-
-
-
-
11
44,8
4,5
24,5
9
9,5
3120
-
2,79
-
-

NC
NC
B2-RXU-45-1040
Rail inox
-
-
-
-
-
-
-
11
43,8
4
24,5
9
9,5
1040
-
2,48
-
-

NC
NC
B2-RXU-45-2080
Rail inox
-
-
-
-
-
-
-
11
43,8
4
24,5
9
9,5
2080
-
2,48
-
-

NC
NC
B2-RXU-45-3120
Rail inox
-
-
-
-
-
-
-
11
43,8
4
24,5
9
9,5
3120
-
2,48
-
-

1. Rails disponibles en 3 longueurs standards au choix.
Le rail pourra être proposé coupé à la longueur désirée.
2. Charges valables pour montage «à chant» et avec les 2 galets extérieurs sollicités.
1 daN = 1 kg
