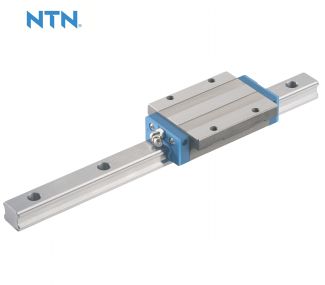

Guidage à 4 rangées de billes forte capacité - Extra-long - B23-GB4E-NEL.../NS

B23-GB4E-NEL/NS GUIDAGE À 4 RANGÉES DE BILLES FORTE CAPACITÉ - EXTRA-LONG

Photos

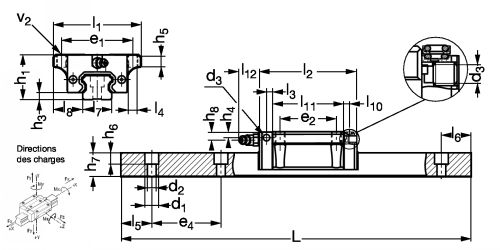

Dessins techniques

Informations

Guidage à 4 rangées de billes forte capacité - Extra-long - modèle B23-GB4E-NEL.../NS

EXECUTION
- Chariot standard à 4 rangées de billes.
- Précharge standard Z1 : précharge légère.
- Si L > L maxi, le rail est livré en plusieurs tronçons repérés (usinage AR).
- L maxi = 4000 mm.
- Si l5 et l6 non renseignées, le rail sera coupé selon la règle : l5 = l6 > ou = à 20.
- Interchangeabilité : rails et chariots peuvent être commandés et livrés séparément.

UTILISATION
- Machines spéciales, robotique, unités de transfert, machines-outils légères...

INFORMATION COMPLEMENTAIRE
- Utiliser de la visserie en classe 12.9.

SUR DEMANDE
- Chariot à cage à billes.
