Grossisseur mâle/femelle BSP cylindrique - PARKER LEGRIS 0169

LEGRIS 0169 GROSSISSEUR MÂLE/FEMELLE BSP CYLINDRIQUE

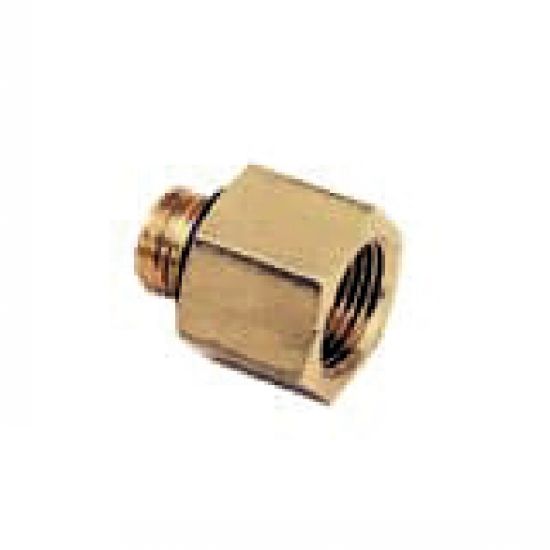

Photos

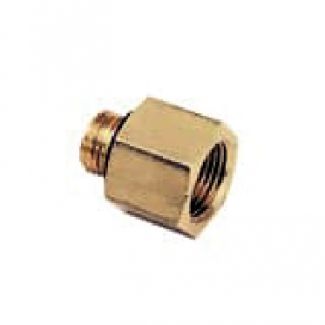

Grossisseur mâle/femelle BSP cylindrique - LEGRIS 0169

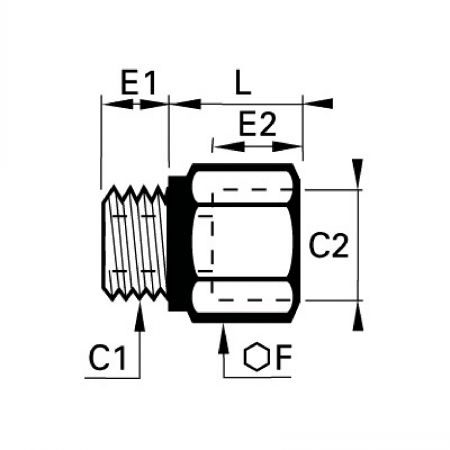

Dessins techniques

Grossisseur mâle/femelle BSP cylindrique - LEGRIS 0169 - Plan
LEGRIS
EXEMPLE DE COMMANDE : Référence
0169 10 13

Informations

Grossisseur mâle/femelle BSP cylindrique - modèle PARKER LEGRIS 0169

MATIERE
-Corps : Laiton
- Joint : Polymère technique
- Rondelle-joint : Polymère technique
UTILISATION
- Pression maxi: 250 bar
- Température d'utilisation: -40°C à +150°C

Documents

Schéma 0

Quantité

CAD
+

D
NC
0169 10 13
G1/8"
G1/4"
5
11
17
16

D
NC
0169 10 17
G1/8"
G3/8"
5
14
22
19,5

D
NC
0169 13 17
G1/4"
G3/8"
7
14
22
19,5

D
NC
0169 13 21
G1/4"
G1/2"
7
14,5
27
20,5

D
NC
0169 17 21
G3/8"
G1/2"
8
14,5
27
20,5

NC
NC
0169 17 27
G3/8"
G3/4"
8
15,5
32
22

D
NC
0169 21 27
G1/2"
G3/4"
9,5
15,5
32
22,5
