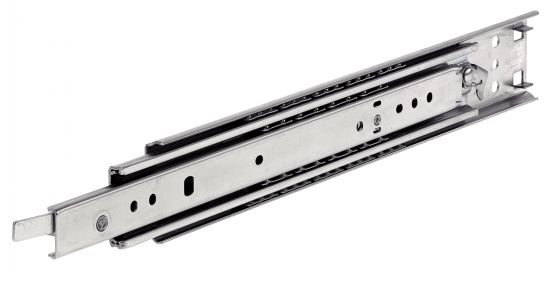

Glissière fine - Course + 100% - Avec déconnexion frontale et verrouillage 2 positions - B3-15

B3-15 GLISSIÈRE FINE - COURSE + 100% - AVEC DÉCONNEXION FRONTALE ET VERROUILLAGE 2 POSITIONS CHARGE MAXI PAR PAIRE : 55 À 68 KG

Photos

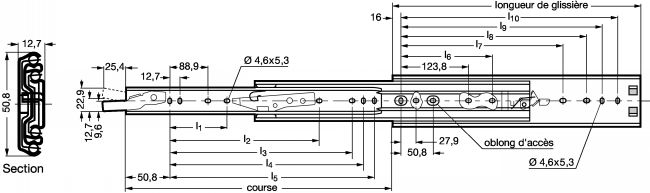

Dessins techniques

Informations

MATIERE
- Chemin de roulement en acier laminé à froid zingué passivé blanc.
- Cages à billes auto-nettoyantes, en acier laminé à froid.
- Billes de précision en acier au carbone.
- Lubrification permanente de -20°C à +120°C.
- Visserie incluse.

UTILISATION
- Course +100% .
- Verrouillage 2 positions : ouverte et fermée .
- Déconnexion frontale .
- Extra-fine .

MONTAGE
- La glissière se monte indifféremment à gauche ou à droite.
- Tous les points de fixation doivent être utilisés pour obtenir la charge maximale.
- La tête des vis de fixation ne doit pas excéder 2,5 mm en hauteur et 9,6 mm en diamètre.

FOURNITURE
- Livrée avec visserie de fixation.

Quantité

CAD
+

D
NC
B3-15-12
305
330
-
-
200,1
212,8
225,5
-
-
209,5
234,9
260,3
68
CAD
D
NC
B3-15-14
356
381
-
-
250,9
263,6
276,3
-
-
260,3
285,7
311,1
67
CAD
D
NC
B3-15-16
406
432
-
-
301,7
314,4
327,1
-
-
311,1
336,5
361,9
67
CAD
D
NC
B3-15-18
457
483
143
279,4
352,5
365,2
377,9
177,8
314,4
361,9
387,3
412,7
66
CAD
D
NC
B3-15-20
508
533
168,4
330,2
403,3
416
428,7
203,2
365,2
412,7
438,1
463,5
66
CAD
NC
NC
B3-15-22
559
584
193,8
381
454,1
466,8
479,5
228,6
416
463,5
488,9
514,3
64
CAD
D
NC
B3-15-24
610
635
219,2
431,8
504,9
517,6
530,3
254
466,8
514,3
539,7
565,1
61

NC
NC
B3-15-26
660
686
244,6
482,6
557,7
568,4
581,1
279,4
517,6
565,1
590,5
615,9
58

NC
NC
B3-15-28
711
737
270
533,4
606,5
619,2
631,9
304,8
568,4
615,9
641,3
666,7
55
