Glissière à billes double - Course 75% - B3-21 - ACCURIDE

B3-21 GLISSIÈRE DOUBLE - COURSE 75% CHARGE MAXI PAR PAIRE : 30 À 50 KG

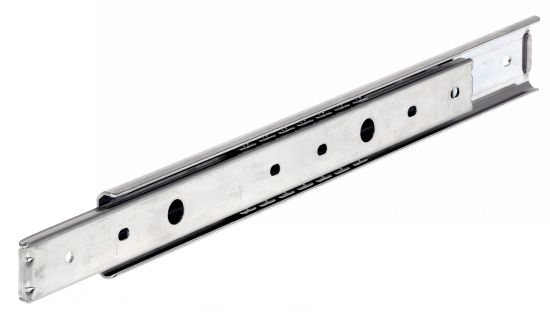

Photos

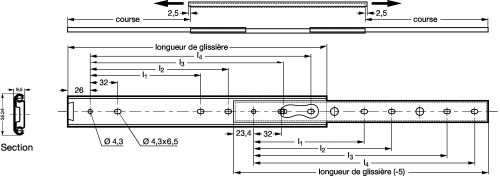

Dessins techniques

Informations

MATIERE
- Chemin de roulement en acier laminé à froid zingué passivé blanc.
- Cages à billes auto-nettoyantes, en acier laminé à froid.
- Billes de précision en acier au carbone.
- Lubrification permanente de -20°C à +120°C.

UTILISATION
- Double course 75% .
- Blocage en position ouverte (avant et arrière).

MONTAGE
- La glissière se monte indifféremment à gauche ou à droite.
- Tous les points de fixation doivent être utilisés pour obtenir la charge maximale.
- Vis recommandée : M4.
- La tête des vis de fixation ne doit pas excéder 2,5 mm en hauteur et 9,6 mm en diamètre.

Lecture Glissière à billes

Quantité

CAD
+
CAD
D
NC
B3-21-30
300
208,8
128
160
224
256
50
CAD
NC
NC
B3-21-35
350
246,1
160
192
256
288
50
CAD
D
NC
B3-21-40
400
283,4
192
224
320
352
45
CAD
NC
NC
B3-21-45
450
320,7
224
256
352
384
40
CAD
D
NC
B3-21-50
500
358
256
288
416
448
40
CAD
NC
NC
B3-21-55
550
395,3
256
288
480
512
35
CAD
NC
NC
B3-21-60
600
432,6
288
320
512
544
35
CAD
NC
NC
B3-21-65
650
469,9
288
320
576
608
30
CAD
D
NC
B3-21-70
700
507,2
320
352
608
640
30
