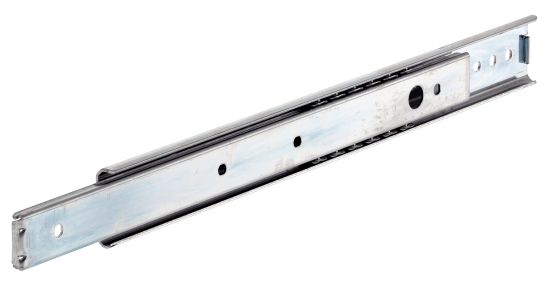

Glissière - Course 75% - B3-01

B3-01 GLISSIÈRE - COURSE 75% CHARGE MAXI PAR PAIRE : 35 À 50 KG

Photos

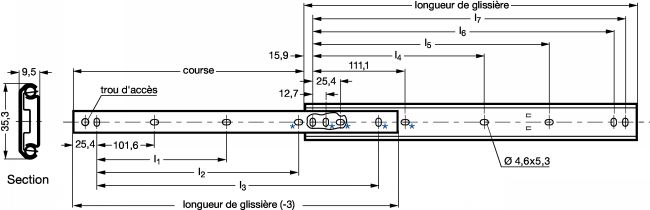

Dessins techniques

Informations

MATIERE
- Chemin de roulement en acier d' emboutissage zingué passivé blanc.
- Cages à billes auto-nettoyantes, en acier d'emboutissage pré-zingué.
- Billes de précision en acier au chrome.
- Lubrification permanente, haute et basse température (-20°C à +120°C).

UTILISATION
- Course 75% .
- Butée positive en position ouverte .
- Le brin fixe n'a pas de butée en position fermée. Ceci permet au brin mobile de dépasser sa course en position fermée pour avoir l'accès aux oblongs de fixation marqués* .

MONTAGE
- La glissière se monte indifféremment à gauche ou à droite.
- Tous les points de fixation doivent être utilisés pour obtenir la charge maximale.
- La tête des vis de fixation ne doit pas excéder 2,5 mm en hauteur et 9,6 mm en diamètre.

Quantité

CAD
+
CAD
D
NC
B3-01-12
304,8
226,5
-
152,4
254
-
149,2
260,3
273
50
CAD
D
NC
B3-01-14
355,6
277
-
203,2
304,8
-
200
311,1
323,8
50
CAD
D
NC
B3-01-16
406,4
302,5
-
254
355,6
-
250,8
361,9
374,6
45
CAD
D
NC
B3-01-18
457,2
328
203,2
304,8
406,4
212,7
301,6
412,7
425,4
45
CAD
D
NC
B3-01-20
508
379
228,6
355,6
457,2
238,1
352,4
463,5
476,2
40
CAD
D
NC
B3-01-22
558,8
404
254
406,4
508
263,5
403,2
514,3
527
40
CAD
D
NC
B3-01-24
609,6
429,5
279,4
457,2
558,8
288,9
454
565,1
577,8
35
CAD
NC
NC
B3-01-26
660,4
480,5
304,8
508
609,6
314,3
504,8
615,9
628,6
30
CAD
D
NC
B3-01-28
711,2
505,5
330,2
558,8
660,4
339,7
555,6
666,8
679,4
30
