Glissière à billes - Course 75 % - B3-013 - ACCURIDE

B3-013 GLISSIÈRE - COURSE 75 % CHARGE MAXI PAR PAIRE : 11 À 16 KG

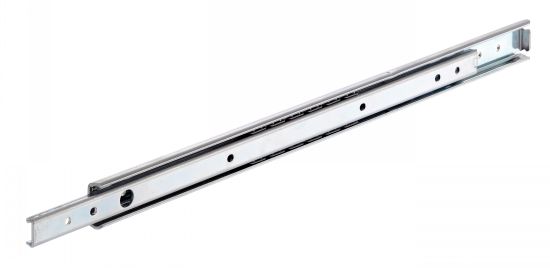

Photos

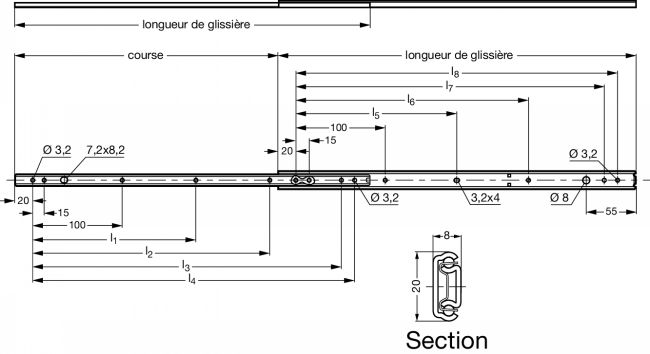

Dessins techniques

Informations

Glissière à billes - Course 75% - Charge maxi par paire : 11 à 16kg - modèle B3-013

Matières
- Chemin de roulement en acier laminé à froid zingué passivé blanc.
- Cages à billes autonettoyantes, en acier laminé à froid.
- Billes de précision en acier au carbone.
- Lubrification permanente, haute et basse température (-20°C à +120°C).

Utilisation
- Course +100% .
- Fermeture silencieuse .
- Charge basée pour des tiroirs jusqu'à 455 mm de large , utilisé 10 000 fois.
- Pour des tiroirs plus larges et pour des applications à usage fréquent, la charge maxi doit être réduite.
- S'utilise avec les équerres de montage (B3-26).

Montage
- La glissière se monte indifféremment à gauche ou à droite.
- Tous les points de fixation doivent être utilisés pour obtenir la charge maximale.
- Vis recommandée M5 ou M6. La tête des vis ne doit pas excéder 4,8 mm en hauteur et 12,7 mm en diamètre.

Lecture Glissière à billes

Quantité

CAD
+

D
NC
B3-013-20
200
132
-
-
145
160
-
-
145
160
13

D
NC
B3-013-25
250
182
-
150
195
210
-
-
195
210
15

NC
NC
B3-013-30
300
220
-
190
245
260
-
160
245
260
16

NC
NC
B3-013-35
350
257
-
225
295
310
-
210
295
310
16

NC
NC
B3-013-40
400
294
-
265
345
360
-
260
345
360
15

NC
NC
B3-013-45
450
331
190
300
395
410
205
310
395
410
13

D
NC
B3-013-50
500
381
225
337
445
460
230
360
445
460
11
