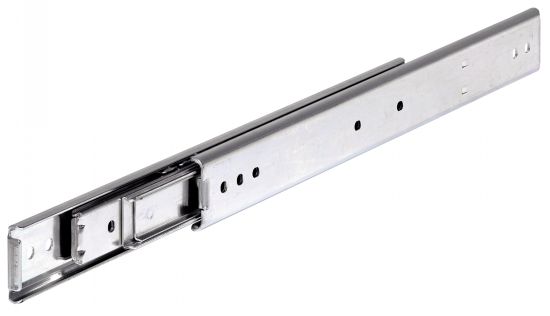

Glissière - Course + 100% - B3-02

B3-02 GLISSIÈRE - COURSE + 100% CHARGE MAXI PAR PAIRE : 40 À 70 KG

Photos

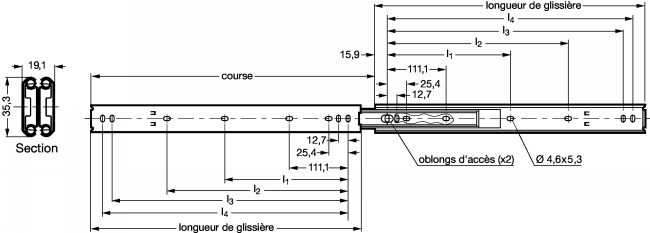

Dessins techniques

Informations

MATIERE
- Chemin de roulement en acier laminé à froid zingué passivé blanc.
- Cages à billes auto-nettoyantes, en acier laminé à froid.
- Billes de précision en acier au carbone.
- Lubrification permanente, haute et basse température (-20°C à +120°C).

UTILISATION
- Course +100% .
- Butée positive en position ouverte .

MONTAGE
- La glissière se monte indifféremment à gauche ou à droite.
- Tous les points de fixation doivent être utilisés pour obtenir la charge maximale.
- Vis recommandée : M4
- La tête des vis de fixation ne doit pas excéder 2,5 mm en hauteur et 9,6 mm en diamètre.

Quantité

CAD
+

D
NC
B3-02-12
304,8
326
-
149,2
260,3
273
80

D
NC
B3-02-14
355,6
377
-
200
311,2
323,9
77

D
NC
B3-02-16
406,4
428,8
-
250,8
361,9
374,6
73

NC
NC
B3-02-18
457,2
479,6
212,7
301,6
412,7
425,4
68

D
NC
B3-02-20
508
530,4
238,1
352,4
463,5
476,2
65

D
NC
B3-02-22
558,8
580,2
263,5
403,2
514,3
527
59

D
NC
B3-02-24
609,6
631
288,9
454
565,1
577,8
52

D
NC
B3-02-26
660,4
682,8
314,3
504,8
615,9
628,6
48

D
NC
B3-02-28
711,2
733,6
339,7
555,6
666,7
679,4
41
