Glissière à billes avec équerres pour matériel embarqué - Course + 100% - B3-07 - ACCURIDE

B3-07 GLISSIÈRE AVEC ÉQUERRES POUR MATÉRIEL EMBARQUÉ - COURSE + 100% CHARGE MAXI PAR PAIRE : 150 À 180 KG

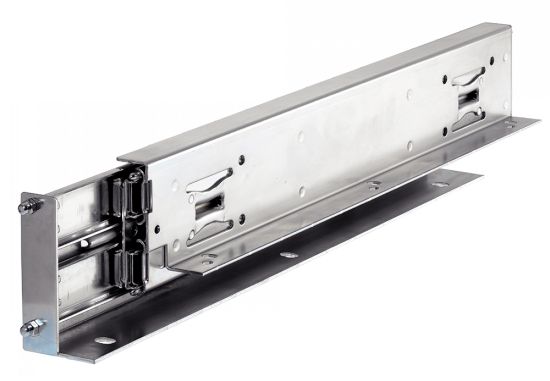

Photos

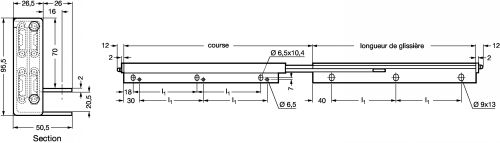

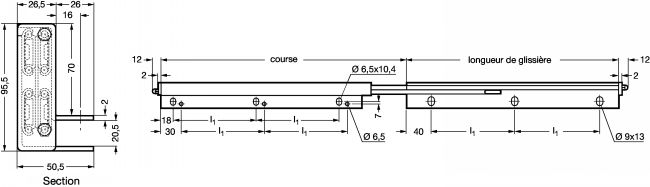

Dessins techniques

Informations

Glissière avec équerres pour matériel embarqué - Course + 100% - modèle B3-07 - ACCURIDE

Matières
- Chemin de roulement en acier laminé à froid zingué passivé blanc.
- Cages à billes autonettoyantes, en acier laminé à froid.
- Billes de précision en acier au carbone.
- Lubrification permanente, haute et basse température (-20°C à +120°C).

Utilisation
- Course + 100 % avec équerres pour matériel embarqué.
- Fabrication renforcée .
- Plots anti vibrations pour une protection contre les chocs et les vibrations.
- Capotage de protection des chemins de roulement.

Montage
- Tous les points de fixation doivent être utilisés pour obtenir la charge maximale.
- La glissière B3-07-90 possède 4 trous de fixation sur chaque brin (cote l1).
- Longueur totale = longueur glissière + 24 mm.
- Vis recommandée : M6 sur le brin mobile, M8 sur le brin fixe.

Lecture Glissière à billes

Quantité

CAD
+
CAD
D
NC
B3-07-45R
Droite
457
534
194
180

D
NC
B3-07-45L
Gauche
457
534
194
180
CAD
NC
NC
B3-07-60R
Droite
600
624
265
180

NC
NC
B3-07-60L
Gauche
600
624
265
180
CAD
D
NC
B3-07-90R
Droite
900
924
276,5
150

D
NC
B3-07-90L
Gauche
900
924
276,5
150
