Frette extérieure type HSD - A5-HSD 20

A5-HSD 20 FRETTE EXTÉRIEURE TYPE HSD POUR TRANSMISSION FAIBLES COUPLES

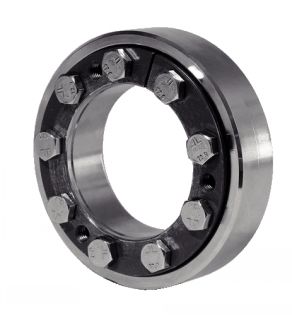

Photos

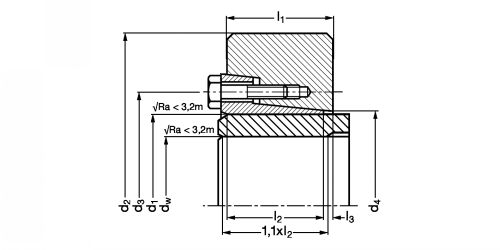

Dessins techniques

Informations

Matière
- Acier.
Application
- Liaison arbre/moyeu creux.
Caractéristiques
- Le nombre de vis représentées sur le dessin 3D ne correspond pas au nombre de vis livrées.
- En cas de présence de moments de torsion, il conviendra de privilégier un moyeu en 42CrM04 trempé.
- Etat de surface de l'arbre et la pièce à assembler : Ra < 3,2 um.
Sur demande
- Acier zingué ou acier inoxydable 1.4122 ou 1.4462.
- Le moyeu doit avoir une résistance mécanique supérieure à 360 N/mm².
- Nous consulter pour des valeurs dw différentes.

Quantité

CAD
+
CAD
D
NC
A5-HSD-24-20-24
24
20 / 21 / 22
50
38
25
13,5
9
2,3
M6
12
0,15 / 0,17 / 0,21
15 / 17 / 19
0,1
CAD
D
NC
A5-HSD-29-20-29
29
25/26/27
58
44
32
13,5
9
2,3
M6
12
0,22 / 0,25 / 0,28
17 / 19 / 21
0,1
CAD
NC
NC
A5-HSD-35-20-34
34
29
64
52
38
13,5
9
2,3
M6
12
0,22
15
0,2
CAD
D
NC
A5-HSD-35-20-35
35
30 / 32
64
52
38
13,5
9
2,3
M6
12
0,25 / 0,31
16 / 19
0,2
CAD
NC
NC
A5-HSD-40-20-38
38
34
69
55
43
13,5
9
2,3
M6
12
0,28
16
0,2
CAD
NC
NC
A5-HSD-40-20-40
40
35 / 36
69
55
43
13,5
9
2,3
M6
12
0,31 / 0,34
18 / 19
0,2
CAD
D
NC
A5-HSD-46-20-46
46
38
80
62
49
18
13
2,5
M6
12
0,41
22
0,3
CAD
NC
NC
A5-HSD-46-20-47
47
40 / 42
80
62
49
18
13
2,5
M6
12
0,5 / 0,6
25 / 28
0,3
CAD
NC
NC
A5-HSD-51-20-51
51
44 / 45 / 47
85
67
54
18
13
2,5
M6
12
0,55 / 0,6 / 0,7
25 / 26 / 30
0,4
CAD
NC
NC
A5-HSD-56-20-55
55
48
90
72
59
18
13
2,5
M6
12
0,57
24
0,4
CAD
NC
NC
A5-HSD-56-20-56
56
50
90
72
59
18
13
2,5
M6
12
0,66
26
0,4
CAD
NC
NC
A5-HSD-56-20-57
57
52
90
72
59
18
13
2,5
M6
12
0,76
29
0,4
CAD
NC
NC
A5-HSD-61-20-61
61
53 / 55 / 57
95
76
64
18
13
2,5
M6
12
0,68 / 0,78 / 0,9
25 / 28 / 32
0,4
CAD
NC
NC
A5-HSD-66-20-65
65
58
100
82
69
18
13
2,5
M6
12
0,74
26
0,5
CAD
NC
NC
A5-HSD-66-20-66
66
60 / 62
100
82
69
18
13
2,5
M6
12
0,85 / 0,97
28 / 31
0,5
CAD
NC
NC
A5-HSD-73-20-70
70
63
115
94
77
24
18
3,0
M8
29
0,94
30
0,9
CAD
NC
NC
A5-HSD-73-20-72
72
65
115
94
77
24
18
3,0
M8
29
1,07
33
0,9
CAD
NC
NC
A5-HSD-73-20-73
73
68
115
94
77
24
18
3,0
M8
29
1,29
38
0,9
CAD
NC
NC
A5-HSD-78-20-76
76
68
120
100
82
24
18
3,0
M8
29
1,21
36
1
CAD
NC
NC
A5-HSD-78-20-78
78
70 / 72
120
100
82
24
18
3,0
M8
29
1,36 / 1,52
39 / 42
1
CAD
NC
NC
A5-HSD-83-20-81
81
73
125
104
87
24
18
3,0
M8
29
1,24
34
1
CAD
NC
NC
A5-HSD-83-20-83
83
75 / 77
125
104
87
24
18
3,0
M8
29
1,38 / 1,54
37 / 40
1
CAD
NC
NC
A5-HSD-88-20-86
86
78
130
110
92
24
18
3,0
M8
29
1,47
38
1,1
CAD
D
NC
A5-HSD-88-20-88
88
80 / 82
130
110
92
24
18
3,0
M8
29
1,62 / 1,78
41 / 44
1,1
CAD
NC
NC
A5-HSD-93-20-93
93
83
135
114
97
24
18
3,0
M8
29
1,63
39
1,1
CAD
NC
NC
A5-HSD-93-20-94
94
85 / 87
135
114
97
24
18
3,0
M8
29
1,8 / 1,97
42 / 45
1,1
CAD
NC
NC
A5-HSD-98-20-96
96
88
140
120
102
24
18
3,0
M8
29
1,73
39
1,1
CAD
NC
NC
A5-HSD-98-20-98
98
90 / 92
140
120
102
24
18
3,0
M8
29
1,9 / 2,07
42 / 45
1,1
CAD
NC
NC
A5-HSD-103-20-103
103
93 / 95 / 97
145
124
107
24
18
3,5
M8
29
2,13 / 2,31 / 2,51
46 / 49 / 52
1,2

1. dw H7/h6 H7/g6>160.
2. l1 Largeur de la frette non serrée.
3. l2 Longueur de la portée inférieure.
4. l3 frette non serrée.
5. Vis DIN 933 Cl 10.9. Nombre de vis variable selon fabrication.
Ts : couple maximum de serrage des vis.
T : couple maximum transmissible lorsque F=0.
F : effort axial maximum T=0.
Les notions de couple sont données à titre d'exemple pour les valeurs dw affichées.
