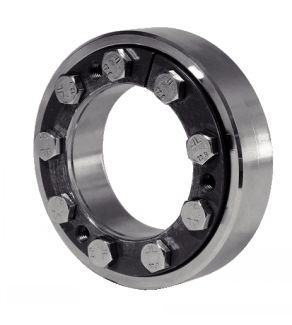

Frette extérieure type HSD série standard - A5-HSD 81

A5-HSD 81 FRETTE EXTÉRIEURE TYPE HSD SÉRIE STANDARD POUR TRANSMISSION COUPLES TRÈS ÉLEVÉS

Photos

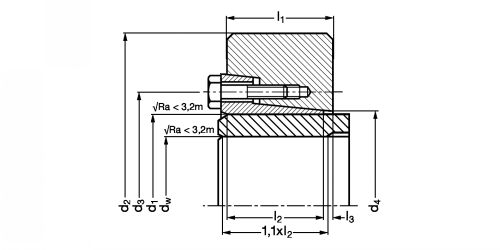

Dessins techniques

Informations

Matière
- Acier.
Application
- Liaison arbre/moyeu creux.
Caractéristiques
- Le nombre de vis représentées sur le dessin 3D ne correspond pas au nombre de vis livrées.
- En cas de présence de moments de torsion, il conviendra de privilégier un moyeu en 42CrM04 trempé.
- Le moyeu doit avoir une résistance mécanique supérieure à 360 N/mm².
- Etat de surface de l'arbre et la pièce à assembler : Ra < 3,2 um.
Sur demande
- Acier inoxydable.
- Nous consulter pour des valeurs dw différentes.

Quantité

CAD
+
CAD
NC
NC
A5-HSD-50-81-50
50
38 / 40 / 42
90
68
53
26
22
2,5
M8
35
1,5 / 1,7 / 1,9
78 / 85 / 93
0,8
CAD
D
NC
A5-HSD-55-81-55
55
42 / 45 / 48
100
72
58
29
23
3
M8
35
1,6 / 2 / 2,4
78 / 88 / 99
1,1
CAD
NC
NC
A5-HSD-62-81-60
60
48 / 50 / 52
110
80
66
29
23
3
M8
35
2,2 / 2,4 / 2,7
91 / 98 / 104
1,3
CAD
NC
NC
A5-HSD-62-81-62
62
48 / 50 / 52
110
80
66
29
23
3
M8
35
2,2 / 2,4 / 2,7
91 / 98 / 104
1,3
CAD
NC
NC
A5-HSD-68-81-68
68
50 / 55 / 60
115
86
72
29
23
3
M8
35
2,4 / 3 / 3,8
94 / 111 / 127
1,3
CAD
NC
NC
A5-HSD-75-81-75
75
55 / 60 / 65
138
100
79
31
25
4
M10
70
3,7 / 4,7 / 5,8
136 / 157 / 178
2,3
CAD
NC
NC
A5-HSD-80-81-80
80
60 / 65 / 70
141
104
84
31
25
4
M10
70
4,2 / 5,2 / 6,3
142 / 161 / 181
2,3
CAD
NC
NC
A5-HSD-90-81-85
85
65 / 70 / 75
155
114
94
38
30
4
M10
70
5,9 / 7,1 / 8,5
181 / 203 / 226
3,2
CAD
NC
NC
A5-HSD-90-81-90
90
65 / 70 / 75
155
114
94
38
30
4
M10
70
5,9 / 7,1 / 8,5
181 / 203 / 226
3,2
CAD
NC
NC
A5-HSD-100-81-95
95
70 / 75 / 80
170
124
104
43
34
4
M10
70
7,4 / 8,9 / 10,4
213 / 237 / 261
4,3
CAD
NC
NC
A5-HSD-100-81-100
100
70 / 75 / 80
170
124
104
43
34
4
M10
70
7,4 / 8,9 / 10,4
213 / 237 / 261
4,3
CAD
NC
NC
A5-HSD-110-81-105
105
80 / 85 / 105
185
136
114
49
39
5,5
M12
121
12,6 / 14,6 / 16,9
314 / 344 / 375
5,8
CAD
NC
NC
A5-HSD-110-81-110
110
80 / 85 / 105
185
136
114
49
39
5,5
M12
121
12,6 / 14,6 / 16,9
314 / 344 / 375
5,8
CAD
NC
NC
A5-HSD-120-81-115
115
85 / 90 / 95
197
147
124
53
42
6,5
M12
121
13,6 / 15,7 / 18
320 / 349 / 378
6,9
CAD
NC
NC
A5-HSD-120-81-120
120
85 / 90 / 95
197
147
124
53
42
6,5
M12
121
13,6 / 15,7 / 18
320 / 349 / 378
6,9
CAD
NC
NC
A5-HSD-125-81-125
125
90 / 95 / 100
215
152
129
53
42
6,5
M12
121
16,4 / 18,8 / 21,3
365 / 395 / 426
8,7
CAD
NC
NC
A5-HSD-140-81-140
140
100 / 105 / 115
230
170
144
58
46
8,5
M14
193
23 / 25,8 / 32,1
459 / 492 / 558
10,3

1. dw H7/h6 H7/g6>160.
2. l1 Largeur de la frette non serrée.
3. l2 Longueur de la portée inférieure.
4. l3 frette non serrée.
5. Vis DIN 933 Cl 10.9. Nombre de vis variable selon fabrication.
Ts : couple maximum de serrage des vis.
T : couple maximum transmissible lorsque F=0.
F : effort axial maximum T=0.
Les notions de couple sont données à titre d'exemple pour les valeurs dw affichées.

Retour en haut
