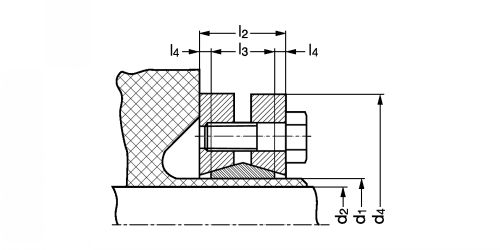

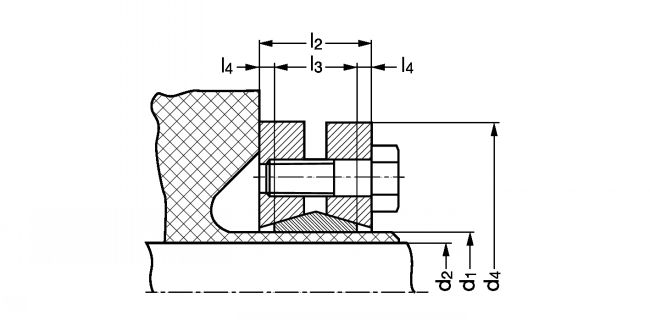

Dessins techniques

Informations

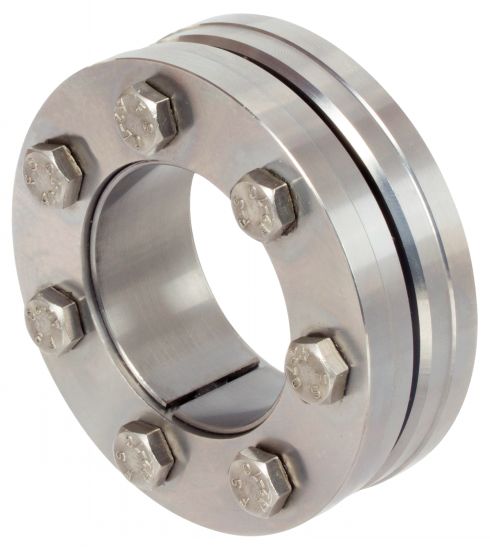

Frette extérieure en trois parties en inox - modèle A5-590

Matière
- Acier inoxydable 1.4057.
- Vis de serrage selon DIN 931.
Caractéristiques
- Rugosité maxi 3,2µm.
- Tolérances :
. d1 < 30mm : arbre j6 et Alésage H6.
. 36 mm < d1 < 50 mm : arbre h6 et Alésage H6.
. 55 mm < d1 < 68 mm : arbre g6 et Alésage H6.
Sur demande
- Autres tailles jusqu'à d1=125 (d2=95mm).
Utilisation
- Pour couples modérés.

Quantité

CAD
+
CAD
NC
NC
A5-590-14
14
10/11/12
37
12
9
1,5
3x M4
2
22/28/39
229
0,1
CAD
NC
NC
A5-590-16
16
12/13/14
41
15
12
1,5
4x M5
4
50/66/79
250
0,12
CAD
NC
NC
A5-590-24
24
19/20/21
50
21
15
3
6x M5
4
141/185/220
268
0,21
CAD
NC
NC
A5-590-30
30
24/25/26
60
23
18
2,5
7x M5
4
212/240/265
180
0,31
CAD
NC
NC
A5-590-36
36
26/28/30
72
25
19
3
5x M6
7
325/405/485
215
0,53
CAD
NC
NC
A5-590-44
44
32/35/36
80
28
22
3
7x M6
7
340/480/525
220
0,62
CAD
NC
NC
A5-590-50
50
38/40/42
90
29,5
22
3,75
8x M6
7
635/740/850
225
0,81
CAD
NC
NC
A5-590-55
55
42/45/48
100
30,5
23
3,75
8x M6
7
595/745/900
174
1,1
CAD
NC
NC
A5-590-62
62
48/50/52
110
32
23
4,5
12x M6
7
1150/1275/1450
230
1,35
CAD
NC
NC
A5-590-68
68
50/55/60
115
33
23
5
10x M6
7
905/1060/1450
175
1,45

Ts : couple de serrage des vis.
T : couple transmissible.
p : pression de surface sur moyeu.
1. Les valeurs de couples indiquées sont les valeurs transmises pour arbre d2.
