Equi-support élastique et coupelle

F5-17 EQUI-SUPPORT ÉLASTIQUE ET COUPELLE

Photos

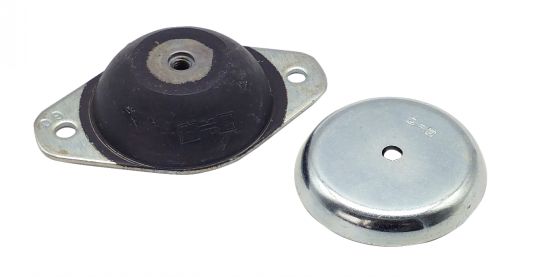

Equi-support élastique et coupelle

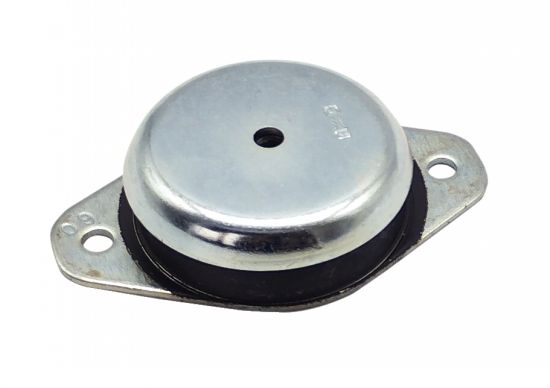

Equi-support élastique et coupelle dessus

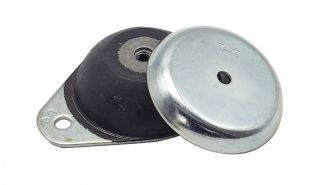

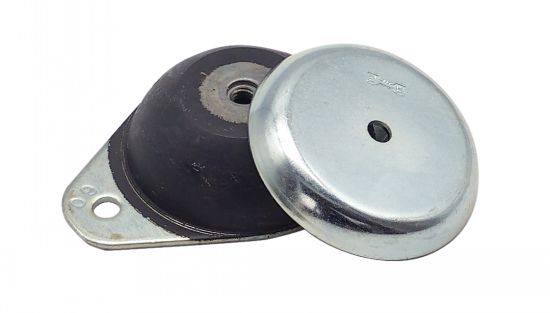

Equi-support élastique + coupelle

Dessins techniques

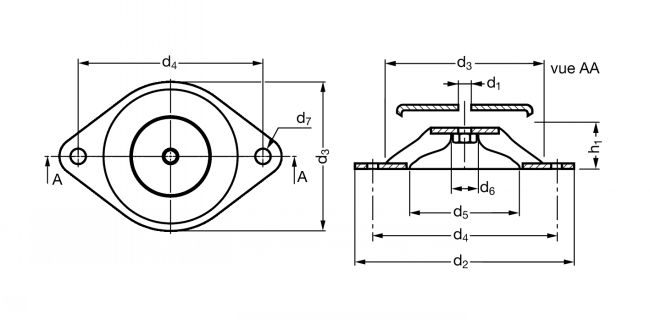

Equi-support élastique - Plan
Direct Transmission
EXEMPLE DE COMMANDE : Référence
F5-17-40-45

Informations

Equi-support élastique - modèle F5-17

Matières
- Caoutchouc naturel vulcanisé sur métal galvanisé.

Utilisation
- Isole des vibrations, amortit les chocs et compense les écarts de tolérances de fabrication entre les éléments de construction.
- Température : -40°C à +80°C.

Documents

Schéma 0

Quantité

CAD
+
CAD
D
NC
F5-17-40-45
M6
64
43
52
29
19
6,25
20
56
45 Sh
27
CAD
D
NC
F5-17-40-60
M6
64
43
52
29
19
6,25
20
56
60 Sh
27
CAD
D
NC
F5-17-60-45
M6
95
60
76
39
14
6,5
24
133
45 Sh
78
CAD
NC
NC
F5-17-60-60
M6
95
60
76
39
14
6,5
24
133
60 Sh
78
CAD
D
NC
F5-17-60-75
M6
95
60
76
39
14
6,5
24
135
75 Sh
78
CAD
D
NC
F5-17-80-45
M8
120
86
100
65
25
8,5
27
386
45 Sh
146
CAD
D
NC
F5-17-80-60
M8
120
86
100
65
25
8,5
27
255
60 Sh
146
CAD
NC
NC
F5-17-80-75
M8
120
86
100
65
25
8,5
27
390
75 Sh
146
CAD
D
NC
F5-17-100-45
M10
149
100
124
67
22
10,5
28
706
45 Sh
274
CAD
D
NC
F5-17-100-60
M10
149
100
124
67
22
10,5
28
490
60 Sh
274
CAD
D
NC
F5-17-100-75
M10
149
100
124
67
22
10,5
28
712
75 Sh
274
CAD
NC
NC
F5-17-150-45
M14
214
150
182
115
34
12
39
1146
45 Sh
703
CAD
D
NC
F5-17-150-60
M14
214
150
182
115
34
12
39
1150
60 Sh
703
CAD
D
NC
F5-17-150-75
M14
214
150
182
115
34
12
39
703
75 Sh
703
CAD
NC
NC
F5-17-200-45
M18
280
200
240
140
35
15
44
2922
45 Sh
1758
CAD
NC
NC
F5-17-200-60
M18
280
200
240
140
35
15
44
2930
60 Sh
1758
CAD
D
NC
F5-17-200-75
M18
280
200
240
140
35
15
44
2940
75 Sh
1758
