Équerre à piquage mâle BSP conique et NPT - PARKER LEGRIS 3809

LEGRIS 3809 ÉQUERRE À PIQUAGE MÂLE BSP CONIQUE ET NPT

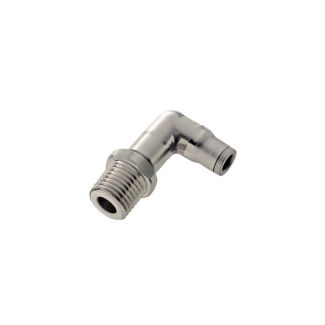

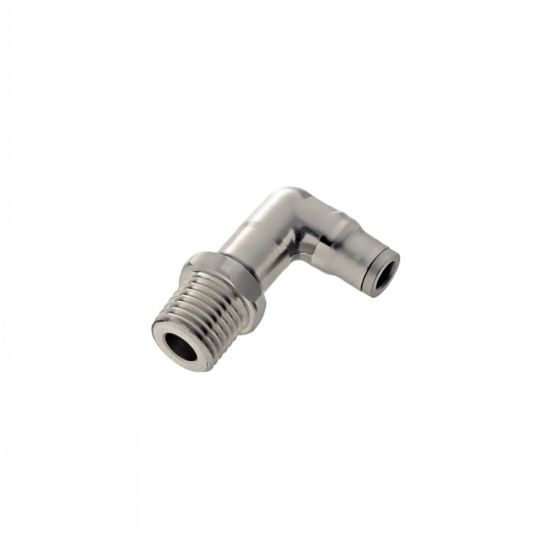

Photos

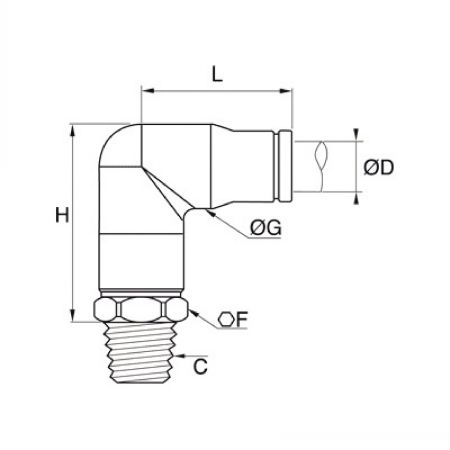

Dessins techniques

Informations

Équerre à piquage mâle BSP conique et NPT - modèle PARKER LEGRIS 3809

MATIERE
- Corps : acier inox 316L.
- Embase : acier inox 316L.
- Joint : FKM.
- Pince : acier inox 303.
- Rondelle- joint : acier inox 316L.
UTILISATION
- Pression maxi : 30 bars.
- Température d'utilisation : - 20°C à +120°C

Documents

Quantité

CAD
+

NC
NC
3809 04 10
4
R1/8"
10
10
23,5
16,5

NC
NC
3809 06 10
6
R1/8"
13
12
27,5
20

NC
NC
3809 06 13
6
R1/4"
14
12
27,5
25

NC
NC
3809 08 10
8
R1/8"
14
15
32
25

NC
NC
3809 08 13
8
R1/4"
14
14,5
34
25

NC
NC
3809 10 13
10
R1/4"
19
17,5
37,5
27,5

NC
NC
3809 10 17
10
R3/8"
19
17,5
37,5
27,5
