Équerre mâle BSP conique/femelle BSP cylindrique - PARKER LEGRIS 0144

LEGRIS 0144 ÉQUERRE MÂLE BSP CONIQUE/FEMELLE BSP CYLINDRIQUE

Photos

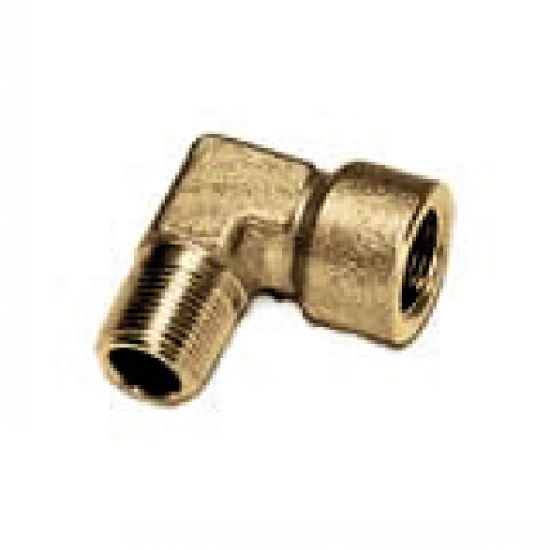

Équerre mâle BSP conique/femelle BSP cylindrique - LEGRIS 0144

Dessins techniques

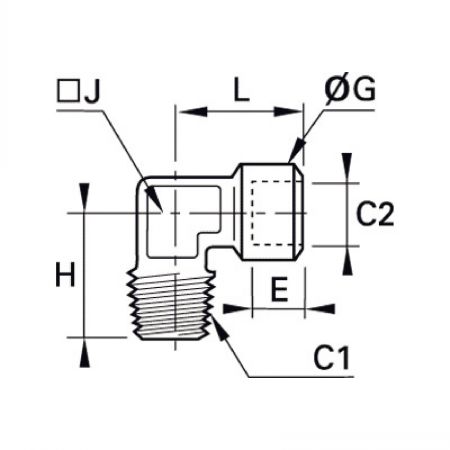

Équerre mâle BSP conique/femelle BSP cylindrique - LEGRIS 0144 - Plan
LEGRIS
EXEMPLE DE COMMANDE : Référence
0144 10 10

Informations

Équerre mâle BSP conique/femelle BSP cylindrique - modèle PARKER LEGRIS 0144

MATIERE
-Corps : Laiton
UTILISATION
- Pression maxi: 250 bar
- Température d'utilisation: -40°C à +150°C

Documents

Schéma 0

Quantité

CAD
+

D
NC
0144 10 10
R1/8"
G1/8"
7,5
16,5
23
12
22,5

D
NC
0144 13 13
R1/4"
G1/4"
11
18,5
26
15
26,5

D
NC
0144 17 17
R3/8"
G3/8"
11,5
23,5
30
19
31,5

D
NC
0144 21 21
R1/2"
G1/2"
15
28
35
23
34,5

D
NC
0144 27 27
R3/4"
G3/4"
16,5
34
40
27
43,5
