Equerre égale mâle-femelle cylindrique et conique - H32-LMF

H32-LMF EQUERRE ÉGALE MÂLE-FEMELLE CYLINDRIQUE ET CONIQUE

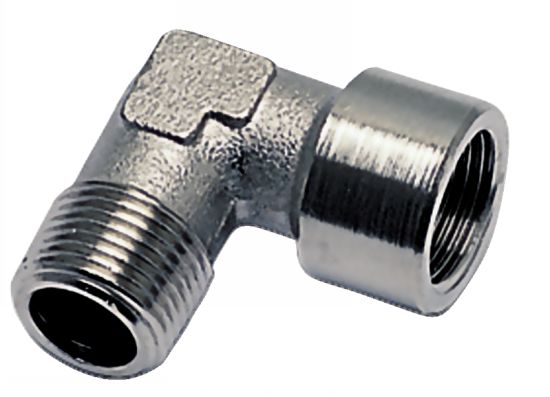

Photos

Equerre égale mâle-femelle cylindrique et conique

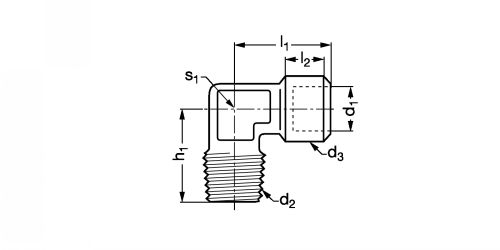

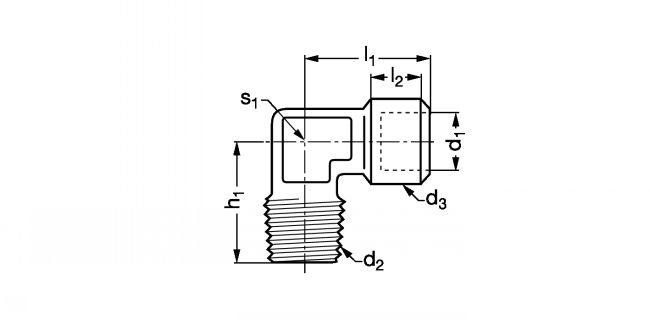

Dessins techniques

Equerre égale mâle-femelle cyl - conique - Plan
LEGRIS
EXEMPLE DE COMMANDE : Référence
H32-LMF-M5

Informations

Equerre égale mâle-femelle cylindrique et conique - modèle H32-LMF

Matière
- Laiton nickelé.

Caractéristiques
- Fluides compatibles : Air comprimé.
- Pression max : 60 bars.
- Température d'utilisation : -10°C à +80°C.

Documents

Schéma 0

Quantité

CAD
+
CAD
D
NC
H32-LMF-1/8
1/8"
1/8"
21
8
18,5
13
10
17
CAD
D
NC
H32-LMF-1/4
1/4"
1/4"
25,5
11
23,5
17
13
33
CAD
D
NC
H32-LMF-3/8
3/8"
3/8"
28
11,5
26
21
17
50
CAD
D
NC
H32-LMF-1/2
1/2"
1/2"
33,5
14
31
26
21
1652
CAD
D
NC
H32-LMF-3/4
3/4"
3/4"
36,5
15
35
31
27
122
CAD
D
NC
H32-LMF-M5
M5x0,8
M5x0,8
11
4
11
8
9
9
