Équerre compacte à piquage mâle, BSP cylindrique/métrique - PARKER LEGRIS 3699

LEGRIS 3699 ÉQUERRE COMPACTE À PIQUAGE MÂLE, BSP CYLINDRIQUE/MÉTRIQUE

Photos

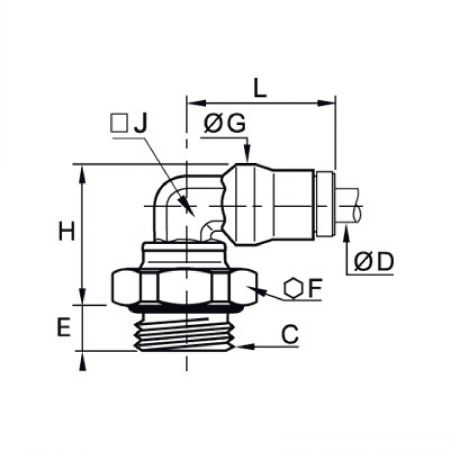

Dessins techniques

Informations

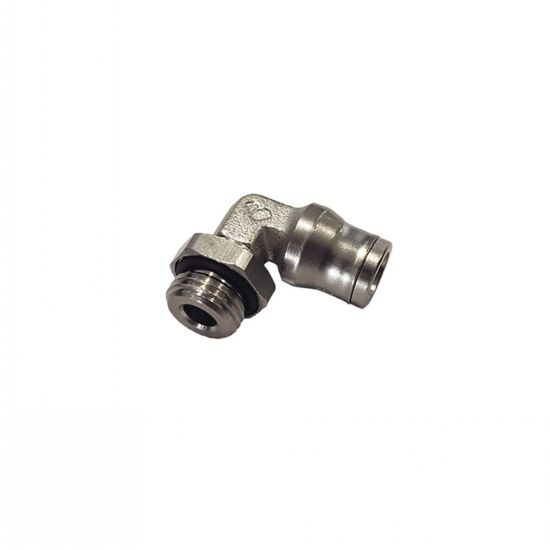

Équerre compacte à piquage mâle, BSP cylindrique/métrique - modèle PARKER LEGRIS 3699

MATIERE
- Corps : Laiton nickelé chimique FDA.
- Embase : Laiton nickelé chimique FDA.
- Joint : FKM.
- Pince : Laiton nickelé chimique FDA.
- Rondelle- joint : Laiton nickelé chimique FDA.
UTILISATION
- Pression maxi : 20 bars.
- Température d'utilisation : - 20°C à +150°C

Documents

Quantité

CAD
+

NC
NC
3699 04 10
4
G1/8"
5,5
13
10
17
7
18

NC
NC
3699 04 13
4
G1/4"
6,5
16
10
17,5
7
18

D
NC
3699 04 19
4
M5x0,8
3,5
10
10
18
7
18

NC
NC
3699 04 52
4
M6x1
4,5
10
10
18
7
18

NC
NC
3699 04 56
4
M8x1
5
11
10
18
7
18

D
NC
3699 06 10
6
G1/8"
5,5
13
12
19
8
21,5

D
NC
3699 06 13
6
G1/4"
6,5
16
12
19,5
8
21,5

NC
NC
3699 06 60
6
M10x1
5,5
13
12
19
8
21,5

D
NC
3699 08 10
8
G1/8"
5,5
13
15
20,5
10
23,5

D
NC
3699 08 13
8
G1/4"
6,5
16
15
21,5
10
23,5

NC
NC
3699 08 17
8
G3/8"
7,5
20
15
21,5
10
23,5

D
NC
3699 10 13
10
G1/4"
6,5
16
17,5
27
12
29

D
NC
3699 10 17
10
G3/8"
7,5
20
17,5
25,5
12
29

D
NC
3699 12 13
12
G1/4"
6,5
16
19,5
29,5
15
31

NC
NC
3699 12 17
12
G3/8"
7,5
20
19,5
28,5
15
31

NC
NC
3699 12 21
12
G1/2"
9
24
19,5
28,5
15
31

NC
NC
3699 14 17
14
G3/8"
7,5
20
21,5
29
16
34

D
NC
3699 14 21
14
G1/2"
9
24
21,5
29,5
16
34
