A1-22 ENGRENAGE CONIQUE EN ACIER MODULE 8,0

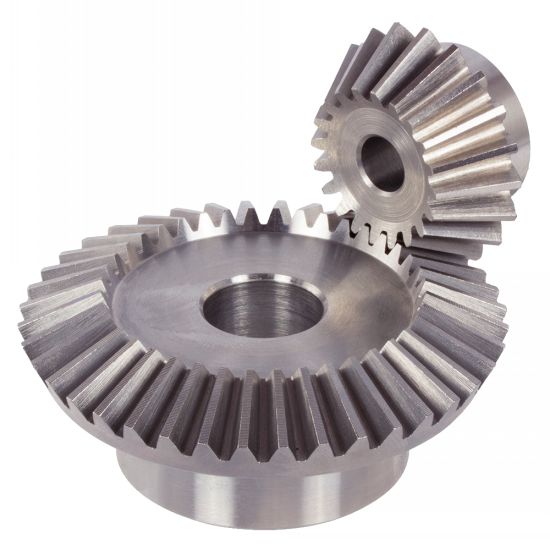

Photos

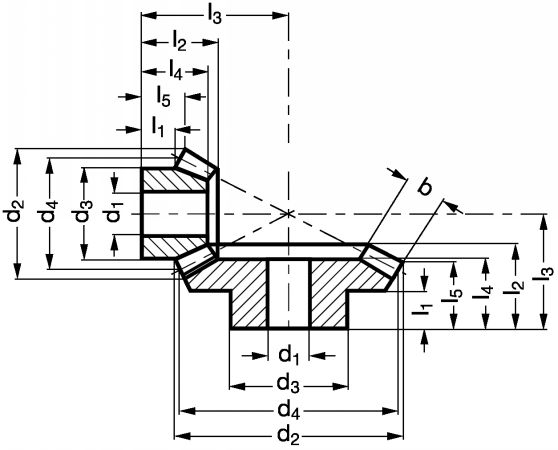

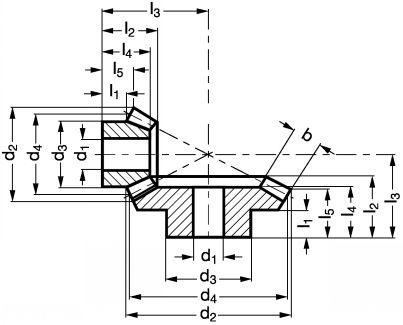

Dessins techniques

Informations

Engrenage conique en acier Module 8,0 - modèle A1-22 - Couple conique

Matière
- Acier C45.
- Non trempé, non rodé.
Caractéristiques
- Qualité de denture : 8 DIN 3967.
- Denture droite aplanie au rabot.
- Angle des axes : 90°.
Utilisation
- Les roues coniques fonctionnent par paire au rapport indiqué dans le tableau. L'ensemble de ces deux roues forme un engrenage.
Comment choisir son engrenage ?
Exemple :
- Pour un rapport de 1 : 1 et un nombre de dents de 20 choisir 2 fois la référence "A1-22-20-1".
Sur demande
- Livrable avec rainure de clavette.

Quantité

CAD
+
CAD
NC
NC
A1-22-20-1
1 : 1
20
40
171,3
90
160
50
15
62
103,3
52
29,20
181,6
4,560
