Embout coupleur sans obturation male ISO C

H70-04-B-M EMBOUT SANS OBTURATION MÂLE

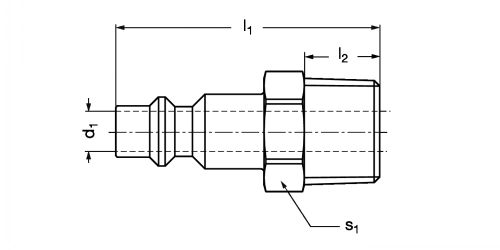

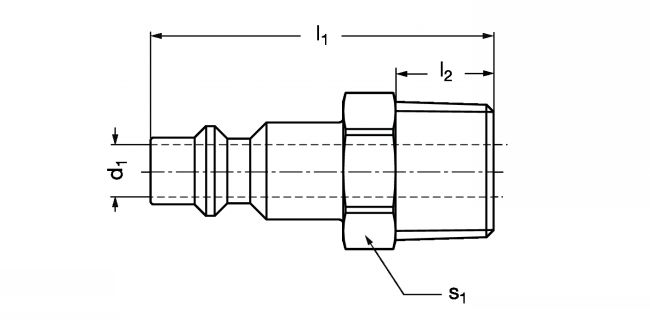

Dessins techniques

Informations

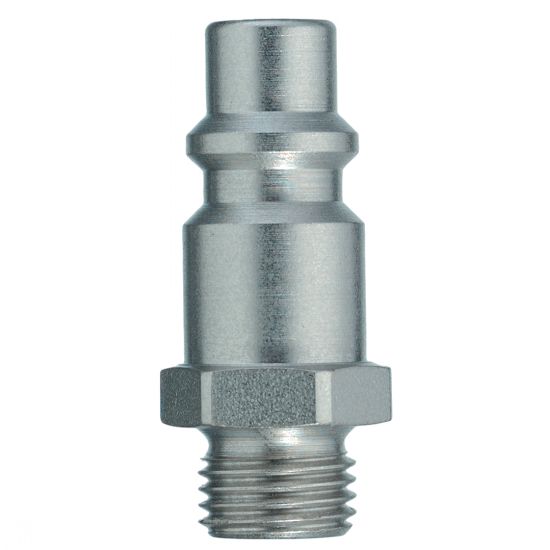

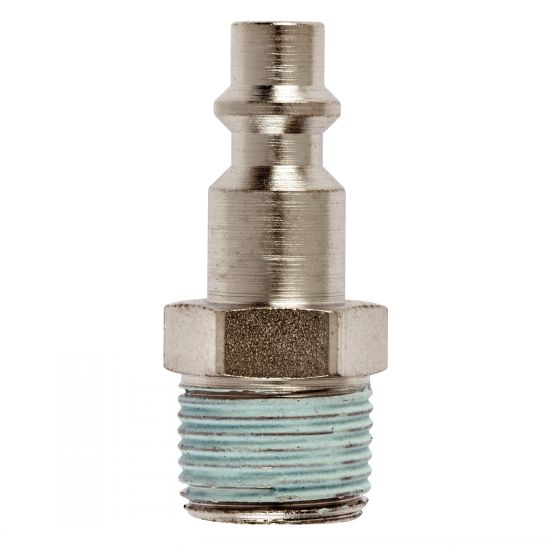

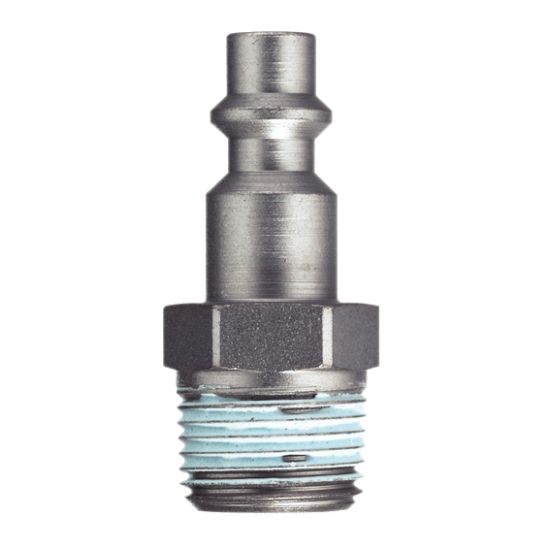

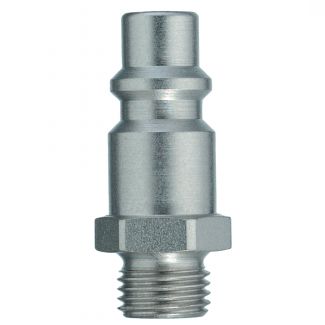

Embout sans obturation mâle - modèle H70-04-B-M

Matières
- Coupleur : Aluminium anodisé , Laiton nickelé.
- Embout : Acier nickelé.
- Joint : NBR.

Utilisation

- Plage de pression de service : 2 à 12 bars (ne convient pas au vide).
- Norme ISO 6150C.
- Température : -20°C à +100°C.
- Passage :
. 5,5 mm, débit 810 l/min à 6 bars,
. 8 mm, débit 2100 l/min à 6 bars.
- Raccord de sécurité à décompression.

Caractéristiques

- Système à purge automatique.

Documents

Quantité

CAD
+

NC
NC
H70-04-B-6-1/4-M
1/4
5,5
-
-
42
12
14

D
NC
H70-04-B-6-3/8-M
3/8
5,5
-
-
42
12
17

D
NC
H70-04-B-6-1/2-M
1/2
5,5
-
-
48
17
22

D
NC
H70-04-B-8-1/4-M
1/4
8
-
-
42
9
17

D
NC
H70-04-B-8-3/8-M
3/8
8
-
-
42
9
19

D
NC
H70-04-B-8-1/2-M
1/2
8
-
-
46
12
24
